TK-CHPY-440F/H25-Ta 铠装热电阻使用方法

TK-CHPY-440F/H25-Ta 铠装热电阻使用方法

一、工作原理

热电阻的工作原理基于导体或半导体的电阻值随温度变化而变化的特性。当热电阻受热时，其电阻值会随之改变，通过测量这种电阻值的变化，就可以推算出温度值。在实际应用中，热电阻通常与电桥等电路配合使用，通过测量电路中的电压差来计算热电阻的电阻值，从而得知温度值。

TK-CHPY-440F/H25-Ta 铠装热电阻是一款高精度、高稳定性的温度测量设备，广泛应用于工业过程控制、科研实验等领域。以下是该产品的使用方法介绍：
一、准备工作
1. 确保环境温度适宜，避免温度过高或过低影响测量精度。
2. 检查热电阻的接线是否正确，确保接线牢固可靠。
3. 熟悉仪表操作界面，了解各项功能及操作方法。
二、安装与接线
1. 将热电阻安装于被测介质中，确保热电阻与被测介质充分接触。
2. 根据实际需求，选择合适的接线方式，如二线制、三线制或四线制。
3. 将热电阻的接线端子与仪表的相应端子连接，确保连接牢固。
三、仪表操作
1. 打开仪表电源，进入操作界面。
2. 设置温度范围、量程等参数，确保测量范围符合实际需求。
3. 调整仪表的报警阈值，以便在温度出设定范围时及时报警。
四、数据读取与记录
1. 仪表显示当前温度值，可通过仪表读取或导出至计算机。
2. 定期记录温度数据，以便分析、评估温度变化趋势。
五、维护与保养
1. 定期检查热电阻的接线，确保接线牢固。
2. 清洁热电阻表面，避免杂质影响测量精度。
3. 定期校准仪表，确保测量精度。
TK-CHPY-440F/H25-Ta 铠装热电阻凭借其优异的性能和简便的操作方法，为用户提供了可靠的温度测量解决方案。在使用过程中，请遵循以上步骤，确保测量结果的准确性和可靠性。
TK-CHPY-440F/H25-Ta 铠装热电阻使用方法


二、主要材料

热电阻大都由纯金属材料制成，应用多的是铂和铜，此外，镍、锰、铑、钨等材料也被用于制造热电阻。其中，铂热电阻（如Pt100、Pt1000）应用广泛，在高温环境下更为稳定；镍热电阻（如Ni100、Ni120）是热敏电阻体系中比较廉价的一种，但其抗氧化性不如铂热电阻。

TK-CHPY-440F/H25-Ta 铠装热电阻使用方法

三、类型

根据结构设计和应用场景的不同，热电阻可以分为多种类型：

金属导体式热电阻：由一个金属导体作为感应体，由绕包在上面的电缆提供致电流。结构简单，适合小范围高温度测量。

贴片式热电阻：将细线圈制成贴片形，然后黏结在陶瓷板上。常常被工程师们广泛使用在测量绝缘电阻、电池充放电过程等的过程中。

玻璃封装式热电阻：将热敏电阻体封装于玻璃管内，在一端与导体接触，另一端与导线相连。

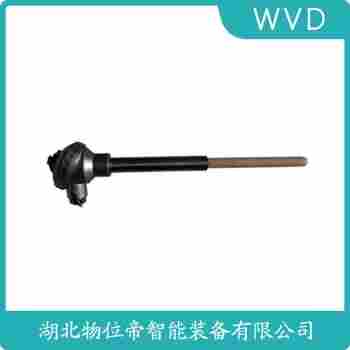

铠装热电阻：由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，体积小，内部无空气隙，热惯性小，测量滞后小；机械性能好、振、抗冲击；能弯曲（使用中应注意其端部是感温元件的位置，其端部30mm不能弯曲，以免损伤感温元件），便于安装；使用寿命长。适合安装在环境恶劣的场合。

端面热电阻：感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

隔爆型热电阻：通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引爆炸。可用于Bla~B3c级区内具有爆炸危险场所的温度测量。
