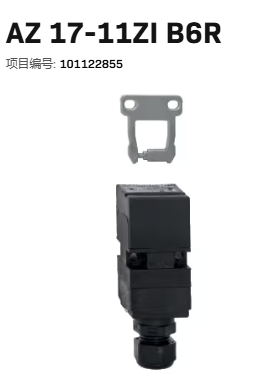

AZ 17-11ZI B6R施迈赛schmersal安全开关

AZ 17-11ZI B6R施迈赛schmersal安全开关

AZ 17-11ZRK

产品描述

电缆接头 M16

右手模式

对与操动件平面同平面或垂直的*小操作半径

热塑外壳

双绝缘

长寿命

30 mm x 60 mm x 30 mm

小尺寸

单独编码

编码级别“高”，符合标准ISO 14119

低电压低电流的高等级接触可靠性

对灰土不敏感

包含密封插槽

8 操动面

体数据

标准型

EN IEC 60947-5-1

EN ISO 13849-1

EN ISO 14119

编码等级，依据EN ISO 14119

高

工作原理

机械式

外壳材料

塑料，玻璃纤维加固热塑塑料，自熄灭

操动件材质

不锈钢

毛重

95g

体数据 - 产品特性

操动方向数量

2

辅助触点数量

1

安全触点数量

1

电缆接头数量

1

安全评估

标准型

EN IEC 60947-5-1

EN ISO 13849-1

性能水平，*

c

类别

1

B10D 常闭触点 (NC)

2,000,000操作

注意

按要求提供电气寿命。

B10D 常开触点（NO）

1,000,000操作

注意

在10% Ie 及阻性负载时

任务时间

20年

安全评估 - 故障排除

请注意：

可用于允许排除单通道机构危险损坏的故障，并确保有足够的防操纵保护。

性能水平，*

d

类别

3

注意

用于双通道，并配有合适的逻辑单元。

任务时间

20年

机械参数

机械寿命, *少

1,000,000操作

锁定力

5N

肯定断开行程

11mm

每个 NC 触点的正断开力, *小力

17N

操动速度，*

2m/s

固定螺丝类型

2x M4

箱盖紧固螺钉的拧紧扭矩,*低

0.7Nm

箱盖紧固螺钉的拧紧扭矩,*

1Nm

注意

Torx T10

机械参数 - 连接技术

电缆入口

M16 x 1.5

连接器

IDC联结方法

允许的电缆截面，*小

4mm

允许的电缆截面，*

8mm

线缆截面，*小

0.75 mm²

电缆截面，*

1 mm²

允许的电缆类型

可调

机械参数 - 尺寸

传感器长度

30mm

传感器宽度

30mm

传感器高度

85mm

环境条件

防护等级

IP67

工作环境温度

-30 ... +80 °C

储存和运输温度

-30 ... +85 °C

*允许安装海拔高度

2,000m

环境条件 - 绝缘值

额定绝缘电压 Ui

250 VAC

额定冲击耐受电压 Uimp

4kV

过电压级别

III

污染等级

3

电气参数

热测试电流

10A

要求额定短路电流

1,000A

开关元件

1个NO 触点， 1个NC 触点

注（开关元件）

有双断点

开关原理

缓动型，肯定断开常闭触点

开关频率

2,000/h

触点材料，电气

银

电气参数 - 安全触点

电压，应用类别 AC-15

230VAC

电流，应用类别 AC-15

4A

电压，应用类别 DC-13

24VDC

电流，应用类别 DC-13

4A

电气参数 - 辅助触点

电压，应用类别 AC-15

230VAC

电流，应用类别 AC-15

4A

电压，应用类别 DC-13

24VDC

电流，应用类别 DC-13

4A

发货范围

发货范围

用于未使用开口的防尘盖

注意

注（通用）

这种类型的端接（IDC）方法可以简单地连接软导线，而无需使用导线套圈。
