德国EUCHNER安全开关的工作方式
2026/09/01 09:49:53
德国EUCHNER安全开关的工作方式

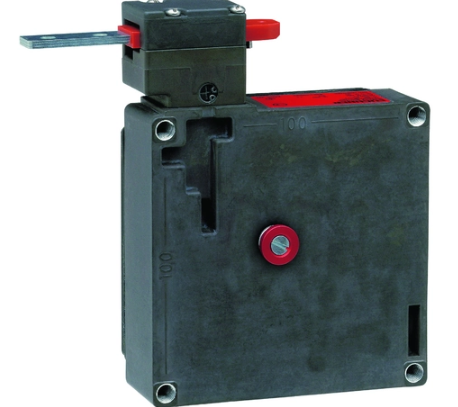

TZ1RE024MVAB-C1684 (订货号 088084)
TZ系列安全开关，M20 x 1.5电缆进线口，按键式应急逃生解锁装置
电气连接值
| 套期保值 | max. 4 A gG |
| 功耗 | 10 W |
| 连接横断面 | 0.34 ... 1.5 mm² |
| 额定绝缘电压Ui | 250 V |
| 额定冲击电压 Uimp | 2.5 kV |
| 利用类别 | |
| AC-15 | 4A 230V |
| DC-13 | 4A 24V |
| 电磁线圈工作电压 | |
| AC/DC | 24 V -15% ... +10% |
| 电磁线圈占空比 | 100 % |
| 切换电压 | |
| *小（10 mA时） | 12 V |
| 切换电流 | |
| *小（24 V时） | 1 mA |
| 热额定电流Ith | 4 A |
机械值和环境
| Anfahrgeschwindigkeit | max. 20 m/min |
| 接近方向 | |
| 右侧触发头 | A |
| 连接类型 | |
| 1 x | M20 x 1.5 |
| 门位置的常开触点数 | 1 |
| 门锁监控功能的常开触点数 | 2 |
| 门位置强制断开触点数 | 3 |
| 门锁监控功能的强制断开触点数 | 2 |
| 拔出力 | 30 N |
| 触发频率 | max. 1200 1/h |
| 触发力 | 35 N |
| 盖 | 黑 |
| 安装方向 | 任何 |
| 插入深度 | 52 mm |
| 存储温度 | -25 ... 80 °C |
| 机械寿命 | 1 x 10⁶ |
| 固定作用力 | 10 N |
| 切换原则 | 缓动式开关触点 |
| 保护等级 | IP67 |
| 环境温度 | -25 ... 80 °C |
| 材料 | |
| 壳体 | 阳极氧化压铸合金 |
| 触点 | 银合金，电亮金 |
| 锁紧力Fmax | 2000 N |
| 锁紧力FZh | 1500 N |
| 门锁原理 | 通电解锁 |
M20 x 1.5电缆进线口
按键式应急逃生解锁装置
辅助解锁装置
LED指示灯
右侧装配的触发头
通电解锁
水平
可以90°增幅进行调整
门锁原理
通电解锁：如果防护装置上的门锁功能是基于通电解锁原理，则防护装置将通过弹簧力锁止，直到门锁电磁线圈通电为止。解锁通过电磁力实现。也称为机械上锁。
LED指示灯
开关有两个可自由分配的LED指示灯（红色和绿色）。
开关元件
SK
2131
缓动式开关触点
用于门监控的触点：3个强制断开触点 + 1个常开触点
缓动式开关触点
用于门锁的触点：2个强制断开触点 + 2个常开触点
应急逃生解锁装置
用于在危险区域内不采用工具手动解锁锁止功能。
辅助解锁装置
当锁止装置出现故障（如电源故障）时，可以通过正面的辅助解锁装置进入机器。解锁功能可通过工具或钥匙来实现。为防止辅助解锁装置被滥用，必须采取保护措施（如铅封、漆封）。
所需附件
不包含触发块。
