工作图纸IMM05-2B5PSVU2S德国SICK接近传感器

工作图纸IMM05-2B5PSVU2S德国SICK接近传感器

IMM05-0B8PSVU2S

IMM05-0B8POVU2S

订货号:

1114515

IMM05-1B5PSVU2S

订货号:

1101013

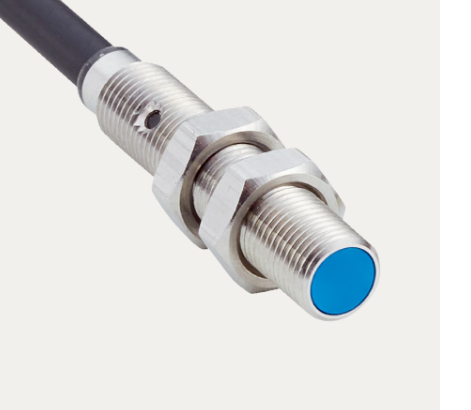

IMM05-2B5PSVU2S

订货号:

1101832

IHM04-0B8PSVU2S

订货号:

1101824

基本信息

设计构造 米

外壳形状 标准结构形式

螺纹尺寸 M5 x 0.5

直径 Ø 5毫米

触发感应距离 Sn 2.5毫米

安全接通距离 Sa 2.025毫米

安装在金属 准齐平

开关频率 4000赫兹

连接类型 电缆，3芯，2 m

开关量输出 PNP

开关量输出详情 PNP

输出功能 常开接点

电气规格 DC 3 线

外壳防护等级 IP67 1）

特殊特征 可视化调节指示器, 三倍触发感应距离

供货范围

紧固螺母，不锈钢 V2A （2 x）

垫圈，不锈钢 V2A，带锁紧齿 （2 x）

电缆旗标，Polymatic 50 （1 x）

） 根据 EN 60529。

供电电压 10 V DC ... 30 V DC

残余纹波 ≤ 20 % 1)

电压下降 ≤ 2 V 2)

（接近传感器）通电后开始工作前的延时 ≤ 30 ms

滞后 1 % ... 20 %

再现性 ≤ 2.5 % 3)

温度漂移 (Sr) ≤ 10 %

电磁兼容性 EN 60947-5-2

持续性电流 Ia ≤ 100 mA

导线材料 PUR

导线横截面 0.14 mm²

导线直径 Ø 2.9 mm

短路保险 ✔

通电脉冲保护 ✔

抗冲击与抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm

运行环境温度 –10 °C ... +60 °C

外壳材料 不锈钢 V2A, DIN 1.4305 / AISI 303

材料，感应面 塑料, LCP

壳体长度 25 mm

可用的螺纹长度 23 mm

*拧紧力矩 ≤ 1.5 Nm

UL 文件编号 NRKH.E348498

1) 从 UV.

2) 在 la = 200 mA 时.

3) 工作电压 UB 和环境温度 Ta 恒定.

通讯接口 IO-Link V1.1

通信接口详情 COM2 (38,4 kBaud)

周期时间 10.4 ms

过程数据长度 1 Byte

过程数据结构

Bit 0 = Sr reached

Bit 1 = Sa reached
