电感式接近开关

IGK3012-BPKG/US-104

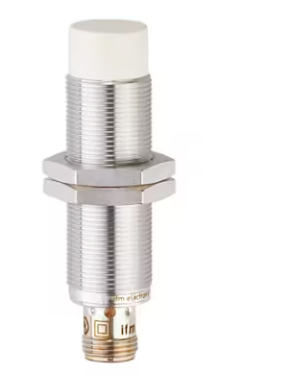

电感式接近开关 IGC225

高防护等级，适应严苛工业环境的需求

用于机床和金属加工

清晰明确地指示开关状态

耐油和冷却剂

*清晰的激光刻印标签

产品特征

电气设计 PNP

输出功能 常开

感应距离[mm] 12

外壳 螺纹结构

尺寸[mm] M18 x 1 / L = 70

应用

特殊的性能 镀金触点

应用 工业应用/工厂自动化; 适用于机床及冷却润滑剂应用

电气数据

工作电压[V] 10...30 DC

电流损耗[mA] < 10

防护等级 II

反相保护 有

输出

电气设计 PNP

输出功能 常开

开关量输出DC电压降*值[V] 2.5

开关量输出DC的持续电流负载[mA] 100

开关频率DC[Hz] 300

短路保护 有

短路保护类型 脉冲

过载保护 有

监控范围

感应距离[mm] 12

实际感应距离 Sr[mm] 12 ± 10 %

工作距离[mm] 0...9.72

精度/偏差

校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3

迟滞[Sr的百分比] 1...20

开关点偏移[Sr的百分比] -10...10

工作条件

环境温度[°C] -25...70

外壳防护等级 IP 68

/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-5 Surge 0,5 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

EN 55011 等级B

MTTF[年] 1134

UL

Ta 0...40 °C

Enclosure type Type 1

UL编号 A003

文件数量UL E174191

机械技术数据

重量[g] 53.1

外壳 螺纹结构

安装 非齐平安装

尺寸[mm] M18 x 1 / L = 70

螺纹代号 M18 x 1

原材料 外壳: 黄铜 白青铜-镀层; 感应面: LCP 白色; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层

拧紧扭矩[Nm] 25

显示器/操作件

显示

开关状态 4 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位 1 件

电气连接 - 插头

接插件 1 x M12; 译码: A; 触头: 3, 镀金的
