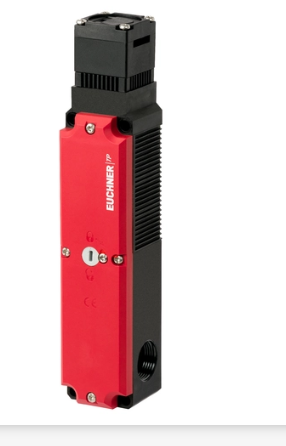

安士能TP系列安全开关TP3-4131K024M

安士能TP系列安全开关TP3-4131K024M

TP3-4131K024M (订货号 084256)

TP系列安全开关，M20 x 1.5电缆进线口，用于门位置的触点，允许竖直方向的行程

3个M20 x 1.5电缆进线口

用于门位置的触点

辅助解锁装置

沿垂直方向接近时具有更高行程能力

通电解锁

电气连接值

套期保值 max. 4 A gG

功耗 8 W

连接横断面 0.34 ... 1.5 mm²

额定绝缘电压Ui 250 V

额定冲击电压 Uimp 2.5 kV

利用类别

AC-15 4A 230V

DC-13 4A 24V

电磁线圈工作电压

AC/DC 24 V -15% ... +10%

电磁线圈占空比 100 %

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

连接类型

3 x M20 x 1.5

门位置的常开触点数 1

门锁监控功能的常开触点数 1

门锁监控功能的强制断开触点数 2

拔出力 20 N

触发频率 max. 1200 1/h

触发力 10 N

安装方向 任何

存储温度 -25 ... 70 °C

机械寿命 1 x 10⁶

固定作用力 10 N

切换原则 缓动式开关触点

保护等级 IP67

环境温度 -20 ... 55 °C

材料

壳体 加强型热塑材料

触点 银合金，电亮金

锁紧力Fmax 1300 N

锁紧力FZh 1000 N

门锁原理 通电解锁

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D 任务时间

门锁状态监控 3x106 20 y

重要申明！值在DC-13 100 mA/24V时有效

プライバシーション *SIL 类别 任务时间

门锁装置控制 根据门锁的外部控制 20 y

结合触发块-P-GNT使用

水平方向行程 7 mm

垂直方向行程 7 mm

结合触发块-P-GT使用

水平方向行程 2 mm

垂直方向行程 1.5 mm
