R162281320规格REXROTH滚珠滑块

R162281320规格REXROTH滚珠滑块

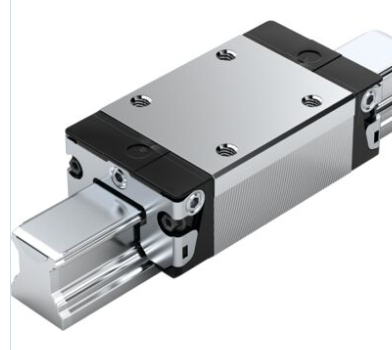

滚珠托架 KWD-020-SNS-C1-H-1

滚珠滑块，SNS，规格 20，CS 钢，高精度级，低预紧，不带滚珠链

Product attributes

规格 滚珠导轨导线系统

公称尺寸 [mm] 20

结构型式 SNS – 窄型 标准长 标准高

构造型式 高精度滚珠滑块

型材导轨系统材质 碳钢

预紧等级 C1 - 低度预紧

精度等级 H - 高精度级

密封件 SS - 标准密封件

滚珠链 无滚珠链（标准）

润滑 已预润滑、已防腐处理

自动调整以补偿轴心差 不能自动对准

导向滑块宽度 [mm] 44.0

导向滑块长度 [mm] 75.0

导向滑块高度 [mm] 25.35

带导轨的导向滑块的高度 [mm] 30.0

*加速度 amax [m/s²] 500.0

提示 *加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2

*允许线性速度 vmax [m/s] 5.0

允许环境温度 (min. … max.) -10 °C ... +80 °C

允许环境温度 (min. … max.) 提示 允许短时间内达到 100°C。在零下温度时请询问。

摩擦系数 μ 0.002 ... 0.003

摩擦系数 μ 提示 密封件无摩擦

重量 [kg] 0.35

额定动载荷 C50 [N] 29500.0

动态承载量 C50 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动载荷 C100 [N] 23400.0

动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态额定载荷 C0 [N] 29800.0

额定动扭转转矩 Mt50 [Nm] 380.0

提示 额定动扭转转矩 Mt50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动扭转转矩 Mt100 [Nm] 300.0

提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态扭转力矩载荷 Mt0 [Nm] 380

额定纵向动转矩 ML50 [Nm] 250.0

提示 额定纵向动转矩 ML50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动纵向转矩 ML100 [Nm] 200.0

提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态纵向力矩载荷 ML0 [Nm] 260

导轨节距 T [mm] 60

尺寸 A（型材导轨系统） [mm] 44

尺寸 A1（型材导轨系统） [mm] 22

尺寸 A2（型材导轨系统） [mm] 20

尺寸 A3（型材导轨系统） [mm] 12

尺寸 B（型材导轨系统） [mm] 75

尺寸 B 公差（型材导轨系统） [mm] +0.5

尺寸 B1 [mm] 49.6

尺寸 E1 [mm] 32

尺寸 E2（型材导轨系统） [mm] 36

尺寸 E8（型材导轨系统） [mm] 32.5

尺寸 E9（型材导轨系统） [mm] 7.3

尺寸 H [mm] 30.0

尺寸 H1（型材导轨系统） [mm] 25.35

尺寸 H2 带防护带（型材导轨系统） [mm] 20.75

尺寸 H2 不带防护带（型材导轨系统） [mm] 20.55

尺寸 K1（型材导轨系统） [mm] 13.8

尺寸 K2（型材导轨系统） [mm] 13.8

尺寸 K3（型材导轨系统） [mm] 3.35

尺寸 K4（型材导轨系统） [mm] 3.35

尺寸 N3（型材导轨系统） [mm] 7.5

尺寸 N6（型材导轨系统） [mm] 13.2

尺寸 N6 公差（型材导轨系统） [mm] ±0.5

尺寸 S2（型材导轨系统） M5

尺寸 S5（型材导轨系统） [mm] 6

尺寸 S9 M3x5 mm

尺寸 S9 螺纹直径（型材导轨系统） M3

尺寸 S9 螺距 [mm] 5

尺寸 T1 min [mm] 13

尺寸 V1 [mm] 6
