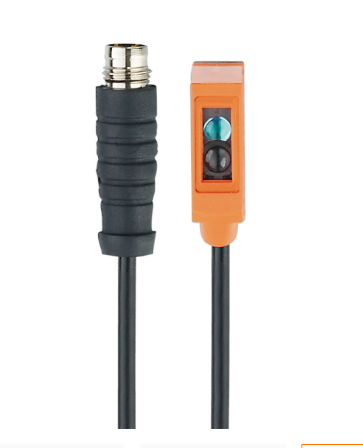

O8E202德国IFM对射式光电开关接收装置

O8E202德国IFM对射式光电开关接收装置

适合在空间受限情况下使用的特小外壳

用于输送和处理技术的可靠位置检测

检测极小、极平或反射性强的组件

极长量程

产品特征

光线种类 红光

外壳 矩形的

应用

功能原理 对射式光电开关

电气数据

工作电压[V] 10...30 DC

电流损耗[mA] 15; ((24 V))

防护等级 III

反相保护 有

光线种类 红光

波长[nm] 633

输出

电气设计 PNP

输出功能 亮通和暗通模式; (可选)

开关量输出DC电压降*值[V] 2.5

开关量输出DC的持续电流负载[mA] 100

开关频率DC[Hz] 1000

短路保护 有

短路保护类型 脉冲

监控范围

发射器/接收器 接收装置

检测距离[m] < 3

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

外形

Smart Sensor - SSP 0 Generic Profiled Sensor

Function Device identification

Function Multiple switching signal

Function Device diagnosis

Function Teach channel

SIO模式 有

必需的mater port type A

处理周期*小值[ms] 2.5

IO-Link过程数据（周期性）

功能 位长

过程值 8

设备状态 4

二进制开关信息 1

IO-Link功能（非周期性） 应用特定标签; 运行小时数计数器; 开关循环数计数器

支持的DeviceID

运行方式 DeviceID

default 787

工作条件

环境温度[°C] -25...60

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

EN 60947-5-2

MTTF[年] 1152

UL

Ta -25...60 °C

Enclosure type Type 1

电源 Limited Voltage/Current

UL编号 E017

文件数量UL E174191

机械技术数据

重量[g] 21

外壳 矩形的

尺寸[mm] 28.1 x 8.1 x 14.4

原材料 外壳: ABS; 外壳后部: 不锈钢(1.4404 / 316L)

透镜材料

前面透镜:PMMA

透镜校准 侧面的镜组

显示器/操作件

显示

开关状态 1 x LED, 黄色

操作 1 x LED, 绿色

注释

包装单位 1 件

电气连接

电缆 0.3 m, PVC, 黑色, Ø 2.9 mm; 3 x 0.08 mm²

接插件 1 x M8; 译码: A

图表

过量增益图

diagram 过量增益图

x: 距离 [mm]
