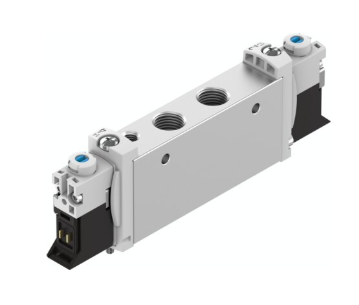

VUVG-L14-P53C-T-G18-1P3费斯托小型电磁阀

VUVG-L14-P53C-T-G18-1P3费斯托小型电磁阀

阀功能

三位五通中封式

标准额定流量（根据 DIN 1343 标准化）

620 l/min - 650 l/min

工作气口

G1/8

驱动方式

电控

技术参数

阀功能

三位五通中封式

驱动方式

电控

阀尺寸

14 mm

标准额定流量（根据 DIN 1343 标准化）

620 l/min ... 650 l/min

工作气口

G1/8

工作电压

24V DC

工作压力

0.3 Mpa ... 0.8 Mpa

工作压力

3 bar ... 8 bar

结构特点

活塞闸阀

复位类型

弹簧复位

RCM 商标

c UL us - (OL)

CE （见合格声明）

符合欧盟电磁兼容性指令

符合欧盟低电压指令

符合欧盟 RoHS 指令

CE 标记（见合格声明）

符合英国 RoHS 指令

符合英国电气设备相关规定

防护等级

IP40

IP65

带插入式插座

公称通径

5.6 mm

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

锁定式

按钮式

封盖式

先导类型

先导驱动

先导气源

内先导

符号

00992896

搭接

正重叠

先导压力 Mpa

0.3 Mpa ... 0.8 Mpa

先导压力

3 bar ... 8 bar

适用于真空

否

关闭时间

40 ms

打开时间

12 ms

逆转开关时间

20 ms

持续通电率

*

0 信号的*正向测试脉冲

700 µs

信号为 1 的*负向测试脉冲

900 µs

线圈的特性参数

24 V DC: 1.0 W

24 V Dc：低电流相位 0.3 W，高电流相位 1.0 W

允许的电压波动

+/- 10 %

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性

运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

环境和介质温度的限制

-5 ... 50° C

不带保持电流降功能

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

洁净室适用性，根据ISO 14644-14

5 级，符合 ISO 14644-1

介质温度

-5 °C ... 60 °C

环境温度

-5 °C ... 60 °C

产品重量

89 g

电气接口

通过电气连接板

安装方式

在气路板上

带通孔

气接口，气口 1

G1/8

气接口，气口 2

G1/8

气接口，气口 3

G1/8

气接口，气口 4

G1/8

气接口，气口 5

G1/8

材料说明

RoHS 合规

密封件材料

HNBR

NBR

外壳材料

精制铝合金
