Z4-3002-755 平板式射频导纳堵煤开关
2026/01/04 16:06:28
Z4-3002-755 平板式射频导纳堵煤开关
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
Z4-3002-755 平板式射频导纳堵煤开关

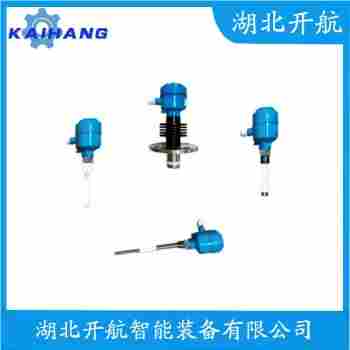

Z4-3002-755 平板式射频导纳堵煤开关是一款专为煤炭行业设计的智能化设备，它凭借其*的射频导纳技术，为煤炭输送系统提供了高效、稳定的堵煤解决方案。以下是该产品的详细介绍：
一、技术优势
1.射频导纳技术：Z4-3002-755 采用射频导纳技术，能够检测煤炭输送过程中的堵塞情况，确保系统运行稳定。
2.实时监测：该开关具备实时监测功能，可对煤炭输送系统进行24小时不间断监控，及时发现并处理堵煤问题。
3.自动控制：当检测到堵煤现象时，Z4-3002-755 可自动启动报警和停止输送，防止事故发生。
4.抗干扰能力强：该开关具有较强的抗干扰能力，能够有效应对煤炭输送过程中的电磁干扰。
二、产品特点
1.紧凑型设计：Z4-3002-755 采用平板式设计，体积小巧，安装方便，节省空间。
2.高可靠性：该开关采用高品质元器件，确保系统长期稳定运行。
3.易维护：设备结构简单，维护方便，降低用户的使用成本。
4.安全性高：具备完善的保护功能，有效防止设备损坏，确保操作人员的人身安全。
三、应用领域
Z4-3002-755 平板式射频导纳堵煤开关适用于各类煤炭输送系统，如矿井、电厂、化工厂等，为用户提供全方位的堵煤解决方案。
四、售后服务
为了确保用户在使用过程中得到及时、有效的技术支持，我们提供以下售后服务：
1.*的技术支持：为用户提供的技术咨询服务，解答使用过程中的疑问。
2.完善的售后：对产品进行定期检查和维护，确保设备正常运行。
3.快速响应：接到用户报修后，立即派遣*技术人员进行维修，缩短故障处理时间。
之，Z4-3002-755 平板式射频导纳堵煤开关凭借其优异的性能和完善的售后服务，成为煤炭行业堵煤解决方案的*。我们真诚期待与您携手共创美好未来。
