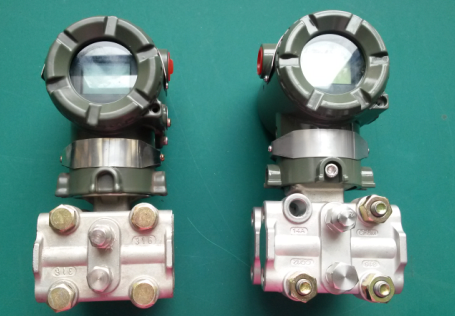

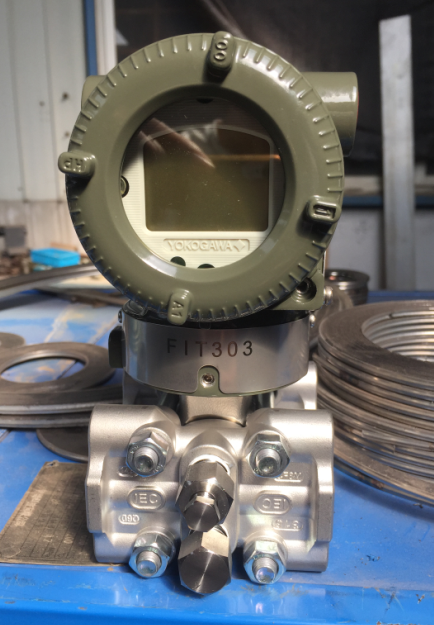

一、差压变送器概述
电容式差压变送器，电容式差压变送器是我公司引进国外技术和设备生产的变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
二、差压变送器特点
精度高； 二线制（特殊可四线制）；
稳定性好； 固体元件，接插式印刷线路板；
小型、重量轻、坚固抗振； 量程、零点外部连续可调；
正迁移可达500%；负迁移可达600 %； 阻尼可调；
单向过载保护特性好； 无机械可动部件，维修工作量少；
全系列统一结构，零部件互换性强； 防爆结构,全天候使用；
接触介质的膜片材料可选择； 智能HART现场总线协议。
(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
三、差压变送器工作原理
过程压力通过两侧或一侧的一次隔离膜片、灌充液传至δ室中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其）和其中的灌充油传到中心的测量测量膜片上。除压力变送器，其测量膜片另一侧是是真空基准点（见下图）外，其他品种的测量膜片的另一侧不是大气压力，就是被测差压的低压侧。测量膜片是一种豫张紧的弹性元件，其位移与被测介质的压力成正比，大的位移只有0.10mm，测量膜片的位置由它两侧的电容固定板极检测出来。测量膜片的两电容固定板极的差动电容被放大器电路线性地转换成4~20mA DC的二线制电流信号。
 |
 |
四、差压变送器功能参数
使用对象：液体、气体和蒸汽
测量范围：0～0.1kPa,0～40MPa
输出信号： 4～20mA DC(特殊可为四线制 220V供电 0-10mA DC输出)
供电电压：12～36V DC标准值24VDC
负载特性：与供电电源有关，在某一电源电压时带负载能力见上图，负载阻抗RL与电源电压Vs关系式为：RL≤50(Vs-12)
指 示 器：指针式线性指示 0～等分刻度或LCD液晶式、LED数码管显示。
防 爆：a.隔爆型 dⅡBT4
b.本质安全型 iaⅡCT6
量程和零点：外部连续可调
正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能过测量范围上限的（智能型：量程比15：1)大正迁移量为小调校量程的500%；大负载迁移量为小调校量程的600%
温度范围：放大器工作温度范围：-29～+93℃（LT型为：-25～+70℃）
灌充硅油的测量元件：-40～+104℃
法兰式变送器灌充硅油时：-20～+315℃，普通硅油：-40～+149℃
静 压：1、4、10、25、32MPa
湿 度：相对湿度为0～
容积吸取量：<0.16cm3
阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调
五、差压变送器技术数据
准 确 度：±0.25%，±0.5%,±0.1%
死 区：无（≤0.1%）
稳 定 性：六个月内不过大量程的基本误差值
振动影响：在任意轴向上，振动频率为200Hz时 ，误差为测量范围上限的 0.05%／g
电源影响：小于输出量程的0.005%V
负载影响：电源如果稳定，则负载没有影响
六、差压变送器其他
隔离膜片： 316L不锈钢，哈式合金-C ，蒙耐尔合金，钽
排气/排液阀： 316L不锈钢，哈式合金-C， 蒙耐尔合金
法兰和接头： 316L不锈钢，哈式合金-C ，蒙耐尔合金
接触介质"O" 型圈 ：丁晴橡胶，氟橡胶
灌 充 液：硅油 惰性油
螺 栓： 316L 不锈钢
电子壳体：低铜铝合金
引压链接件：法兰、NPT1/4，中心距54mm；接头NPT1/2或M20×1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91)
信号线连接孔：G1/2〞
重 量：2.5-4.0Kg
七、差压变送器选型表
| 代号 | 名称 | 选型举例 | |||
| HL | 海联企标 电容式变送器 | HL | |||
| 代号 | 说明 | ||||
| DR | 微差压变送器 | DP | |||
| DP | 差压变送器 | ||||
| HP | 高静差压变送器 | ||||
| DPY | 远传差压变送器 | ||||
| 代号 | 测量范围 | 工作压力(MPa) | - | ||
| 1E | 0-0.06～0.3kPa | 4E | |||
| 2E | 0-0.25～1.5kPa | ||||
| 3E | 0-1.2～7.2kPa | ||||
| 4E | 0-6～36kPa | ||||
| 5E | 0-30～180KPa | ||||
| 6E | 0-160～1000KPa | ||||
| 7E | 0-400～2500KPa | ||||
| 8E | 0-1600～10000KPa | ||||
| 9E | 0-4000～25000KPa | ||||
| 10E | 0-7000～40000KPa | ||||
| 代号 | 类型 | ||||
| 0 | 标准型 | 0 | |||
| 1 | 单平式法兰型 | ||||
| 2 | 双平式法兰型 | ||||
| 3 | 单插式法兰型 | ||||
| 4 | 双插式法兰型 | ||||
| 5 | 一平一插法兰型 | ||||
| 代号 | 功能 | ||||
| 确省为普及型 | S | ||||
| S | 智能型（HART通讯） | ||||
| J | 智能型开方输出（HART通讯） | ||||
| 代号 | 结构材料 | ||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||
| F12 | 碳钢 | 316L | 316L | 硅油 | F22 |
| F13 | 碳钢 | 哈氏C | 哈氏C-276 | ||
| F14 | 碳钢 | 蒙乃尔 | 蒙乃尔K-500 | ||
| F15 | 碳钢 | 316L | 钽 | ||
| F22 | 316L | 316L | 316L | ||
| F23 | 316L | 316L | 哈氏C-276 | ||
| F24 | 316L | 316L | 蒙乃尔K-500 | ||
| F25 | 316L | 316L | 钽 | ||
| F26 | 316L | 316L | 哈氏B-2 | ||
| F33 | 哈氏C | 哈氏C | 哈氏C-276 | ||
| F35 | 哈氏C | 哈氏C | 钽 | ||
| F44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔K-500 | ||
| F47 | 蒙乃尔 | 蒙乃尔 | 3YC25 | ||
| 代号 | 附加功能 | ||||
| M0 | 不带显示 | M2 | |||
| M1 | 指针0～线性指示 | ||||
| M2 | 数字指示表头 | ||||
| E1 | 普通电缆接头 | E1 | |||
| E2 | 防爆电缆接头 | ||||
| B1 | 管装弯安装板 | B1 | |||
| B2 | 盘装弯安装板 | ||||
| B3 | 管装平安装板 | ||||
| D1 | 侧面泄放阀在压力室上部 | D2 | |||
| D2 | 侧面泄放阀在压力室下部 | ||||
| C0 | 1/2-14NPT锥管内螺纹接头 | G3 | |||
| C1 | 1/2-14NPT引压接头后部焊接引压管 | ||||
| C2 | 丁字形螺纹接头M20X1.5 | ||||
| G1 | 腰型法兰 | ||||
| G2 | 焊管接头 | ||||
| G3 | 一体化三阀组 | ||||
| 确省为普通型 | |||||
| d | 隔爆dⅡBT4 | ||||
| i | 本安iaⅡCT6 | ||||
| 代号 | 出厂量程 | 0-20KPA | |||
