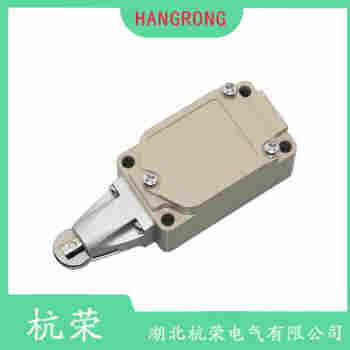

叉形摆臂型行程开关 X42A-S11/2Y-S-7 杭荣

2025/12/25 15:00:50

叉形摆臂型行程开关 X42A-S11/2Y-S-7 杭荣
一、定义与作用
行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：

安全保护：防止机械部件出安全行程范围，避免设备损坏或事故（如起重机限坠落）。
位置控制：在自动化设备中标记特置，触发后续动作（如传送带、机床刀具换位）。
流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制（如线启停）。
叉形摆臂型行程开关 X42A-S11/2Y-S-7 杭荣

二、工作原理
行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：
常开（NO）/常闭（NC）触点：
默认状态：常开触点断开，常闭触点闭合。
触发后：常开触点闭合，常闭触点断开，改变电路状态。
复位方式：
自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。
手动复位：需人工操作恢复（如紧急停止按钮）。
叉形摆臂型行程开关 X42A-S11/2Y-S-7 杭荣

行程开关的分类与特点

分类
按结构形式：

直动式：动作力大，适用于需要较大操作力的场合。

滚轮式：动作力小，适用于需要频繁操作的场景。
微动式：动作力小，适用于对精度要求较高的场合。

按触点性质：

常开触点：平时断开，动作时闭合。

常闭触点：平时闭合，动作时断开。
复合触点：同时包含常开和常闭触点，适用于需要同时控制多个电路的场合。
按防护等级：

普通型：适用于一般工业环境。

防水型：适用于潮湿或水溅的环境。

防爆型：适用于易燃易爆的场所。

叉形摆臂型行程开关 X42A-S11/2Y-S-7 杭荣
