SF6密度继电器校验仪 型号HF14-WINFOSS-A22库号D410793

库号：D410793

产产品品概概述述

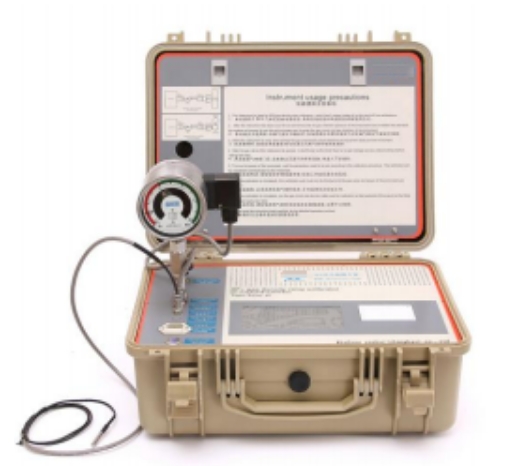

SF6 密度继电器校验仪，是一种智能化全自动的 SF6 无排放型内置气囊密度继电器校验仪器。该仪器采用单周期指令微机，运行速度是普通单片机的 10 倍，
能对指针式接点输出及智能式电流输出的SF6
密度继电器进行现场校验，采用中断方式对密
度继电器的动作进行实时捕获，因此该仪器测
量准确及时。本仪器是一种可在任意环境温
度下对 SF6 气体的压力进行标准换算的便携
式校验仪器，它也可以对 SF6 密度表、压力表
进行校验。
在封闭容器中，一定温度下的 SF6 气体压力可代表 SF6 气体的密度。惯上把 20℃时
SF6 气体压力作为标准值。在现场校验时，在不同的环境温度下，测量的压力值都要换
算成其对应 20℃时的压力值，用以判断 SF6 密度继电器的性能。
无排放型 SF6 密度继电器校验仪可全自动完成校验过程，对环境没有
任何污染，使用方便、测量准确，触控型中文菜单操作简单明了
功功能能特特点点
⚫ 配置 7 寸大屏幕触控显示屏，整个校验过程在输入参数后一键启动自动校验完成；
⚫ 仪器内置拥有的胶囊置换式气室，校验范围覆盖全量程 0-1Mpa，
校验过程平缓流畅，一次完成，中间无需中断补气，全部校验过程 SF6 气体零排放；
⚫ 校验过程微消耗，内置胶囊置换式气室，实现静密封代替动密封，提高仪器密封性；
⚫ 校验过程中 SF6 气体内循环，不消耗 SF6 气体，对大气无排放，，；
⚫ 结构上采用手阀、自密封阀双密封设计，操作简便且能防止管路进入水分和空气。
校验前后无 SF6 排放和泄露；
⚫ 设备自带低气压补气报警提示，一次补气可校验多达 300 块 SF6 密度继电器；补气
装置结构简单，操作容易。清洗补气可以大程度降低内部微水和杂质气体含量；
⚫ 可自动识别 SF6 密度继电器常开型和常闭性；可校验单信号（单报警、单闭锁）、
单报警单闭锁和单报警双闭锁等各种 SF6 气体密度继电器。
⚫ 配套 5 米校验管路，方便于现场高区自由接驳校验，应用灵活方便；
⚫ 配备 15 件全套过渡接头，兼容外绝大多数规格型号的 SF6 高压电器设备上 SF6
气体密度继电器不用拆卸即可进行现场在线校验。
压力测量精度
±0.20
压力显示分辨率
0.001MPa(可选0.0001)
压力测量范围
0-1.000MPa
温度测量范围
-35-100℃
温度测量
≤+0.5℃
工作原理
采用气缸法自动加压，内置气囊，无需外接气源
SF6 气体排放量
全部校验过程SF6气体零排放
显示方式
7 英寸大工业级高清彩色触摸屏
操作方式
触摸屏和实体按键两用
数据存储
可以保存100组测量数据，校验数据可终生保存
数据打印
自带高速微型热敏打印机，校验结束后可打印校
验结果。
通讯方式
内置 USB 接口，方便分享数据。
工作电源
交直流两用AC/DC:220V±10%50Hz(内置大容量
锂电池组 24V20Ah)
整机功耗
<50W
校验时间
全量程校验时间≤5min，气压调节过程平缓。
产品品配配置置
⚫ SF6 密度继电器校验仪： 1 台
⚫ 两端自密封的连接气管： 1 根
⚫ 校验点采样导线： 1 根
⚫ 温度探头： 1 根
⚫ 全套过渡接头： 1 套
⚫ 工具箱： 1 只
⚫ 电源线： 1 根
