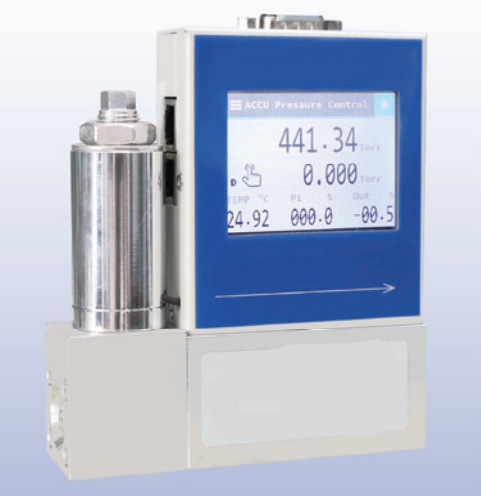

数字式压力控制器/压力计 型号DFHB-409719 库号D409719
库号：D409719
为直通式设计，测量范围从100KPa到10MPA（绝压和表压皆
可）。此外，还提供差压变送器。该系列仪表度高、重复性好，分为前压控制和背压控制两种。
是处于硅芯片表面的压敏电阻桥。该芯片从其背面钻出，给芯片内部形成压力隔
膜，其厚度决定压力范围。当压力作用于芯片时，压膜弯曲，电阻桥的电阻值与压力成比例地变化。测
量元件通过薄灵敏的不锈钢隔膜与外部压力隔开，隔膜和测量元件之间的密封腔充满了油。
可装配一体式控制阀或分体式控制阀。它是一种比例式电磁控制阀，具有快和
平稳控制的特性。我们有不同系列的控制阀对应特定的应用领域。常规应用使用标准的直接操控阀，高
流速应用使用先导阀。
应用领域：半导体工艺，气相和液相色谱仪，MOCVD过程中蒸汽压力控制，挤塑成型过程中气体压
力保护控制，高压釜/反应釜压力控制等。
参数
压力计
精度（包括线性和滞后性）± 0.5% F.S
压力量程比压力计1：100
重复性± 0.1% F.S
传感器响应时间0.2s
控制稳定性≤±0.05% F.S（测定条件：1 L/min N2）
运行温度-10~+70℃
温度敏感性0.1%F.S/℃
漏率1×10 Pa m3/S
方位影响度（90°变化）
＜0.03KPa（绝压/表压传感器）
＜0.6KPa （差压传感器）
预热时间忽略不计
压力控制器1：50
剩下参数同上
机械部件
压力计/压力控制器
材质
工艺连接
密封材质
防护等级（外壳）
不锈钢
G3/8”、G1/2”
氟橡胶、氯丁橡胶、橡胶、全氟醚、金属密封等
IP40
电气特性
压力计/压力控制器
电源15~24Vdc
数字输出Modbus协议 RS485232 、Profibus协议、EtherCAT协议、 Profinet协议、FF协议
电气连接DB9孔、RJ11
