日本直供滨松光子FAC镜头J10919
2026/01/04 17:33:14
日本直供滨松光子FAC镜头J10919
日本直供滨松光子FAC镜头J10919
日本直供滨松光子FAC镜头J10919
日本直供滨松光子FAC镜头J10919
日本直供滨松光子FAC镜头J10919
日本直供滨松光子FAC镜头J10919
FAC透镜是能够准直半导体激光器（LD）光传播的FAST轴方向的透镜。LD在FAST轴上有较大的发散角，无法高效利用输出光。该透镜通过准直光线的散布，将辐射角降低到几毫拉德以内，从而高效利用散散光。
特色
非球面微圆柱透镜
来自LD的高效光
特性变化小，批量生产
高精度制造技术减少了笑容和侧叶

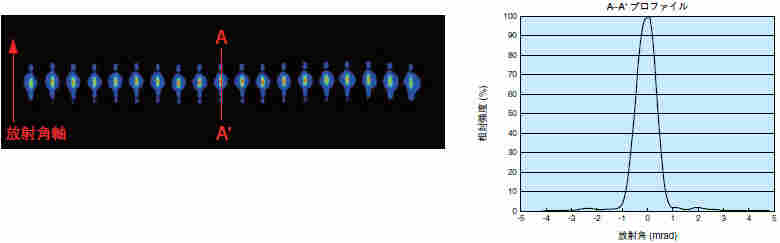

输出分布图像（示例）
安装在LD上的输出配电图像。
规格
| 物品 | FAC300 | FAC610 | FAC920 | 单位 | |
|---|---|---|---|---|---|
| 类型名称 | J10919-03 | J10919-01 | J10919-02 | ー | |
| 波长范围 | 790 ~ 990 | NM | |||
| 光圈（北美） | 敏。 | 0.8 | ー | ||
| 材料 | 高折射率玻璃 | ー | |||
| 折射率为915纳米 | 1.809 | ー | |||
| 焦距（EFL） | 300 | 610 | 920 | μm | |
| 后焦点（BFL） | 80 | 100 | 150 | μm | |
| 高度（H） | 0.50 | 1.00 | 1.50 | 嗯 | |
| 宽度（W） | 0.40 | 0.94 | 1.41 | 嗯 | |
| 长度（长） | 4.0 | 12.0 | 嗯 | ||
| 效率 | 敏。 | 85（±2.5 mrad） | 85（±1.5 mrad） | 85（±1.0 mrad） | % |
| 透射率 | 敏。 | 98 | % | ||
