德国EUCHNER磁编码安全开关

德国EUCHNER磁编码安全开关

CMS-R-EXM-05V (订货号 085743)

说明

CMS读头安装于安全装置的固定部分并通过两芯屏蔽信号线连接信号评估单元。安装于安全装置上的触发块在安全门关闭时向CMS读头靠近。当进入有效识别距离范围时，触发块通过与读头之间的电感耦合获取电能并将触发块的数据传输到信号评估单元。

结合评估单元CMS-E-BR/CMS-E-ER/CMS-E-FR使用

圆柱状设计M30

配接线电缆

电缆类型：PVC

工作区

安全关机距离sar 17 mm

安全的开关距离sao

中心距偏移量m=0 min. 6 mm

重复精度R 10 %

电气连接值

额定绝缘电压Ui 26.4 V

额定冲击电压 Uimp 1.5 kV

切换电压 24 V

开关电压，符合UL标准

符合UL 2类标准 max. 24 V AC/DC

切换电流 8 ... 500 mA

开关特性 常开 + 常闭

机械值和环境

连接类型 带电缆端部护套的0.34mm2硬接线封装电缆

常闭触点数 1个常闭触点

常开触点数 1个常开触点

拧紧扭矩 0.4 ... 0.5 Nm

设计 E

安装方向 任何

存储温度 -25 ... 70 °C

电缆长度 5 m

机械寿命 100 x 10⁶

抗冲击和振动 符合EN IEC 60947-5-3标准

保护等级 IP67

环境温度 -20 ... 60 °C

材料

电缆材料 PVC

壳体 玻璃纤维加强型PPS

操作方法 磁性簧片触点

杂项

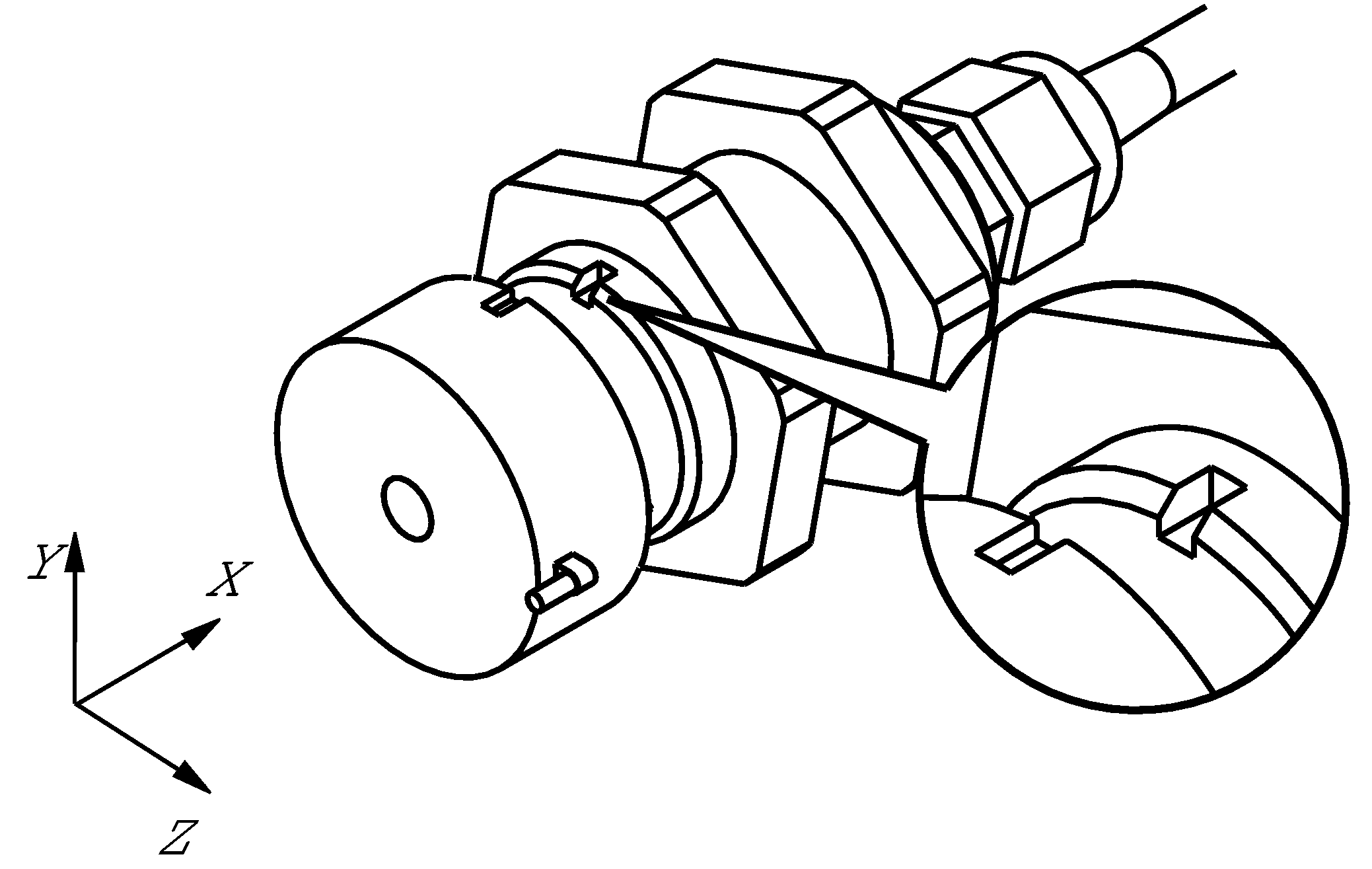

读头和触发块的对齐

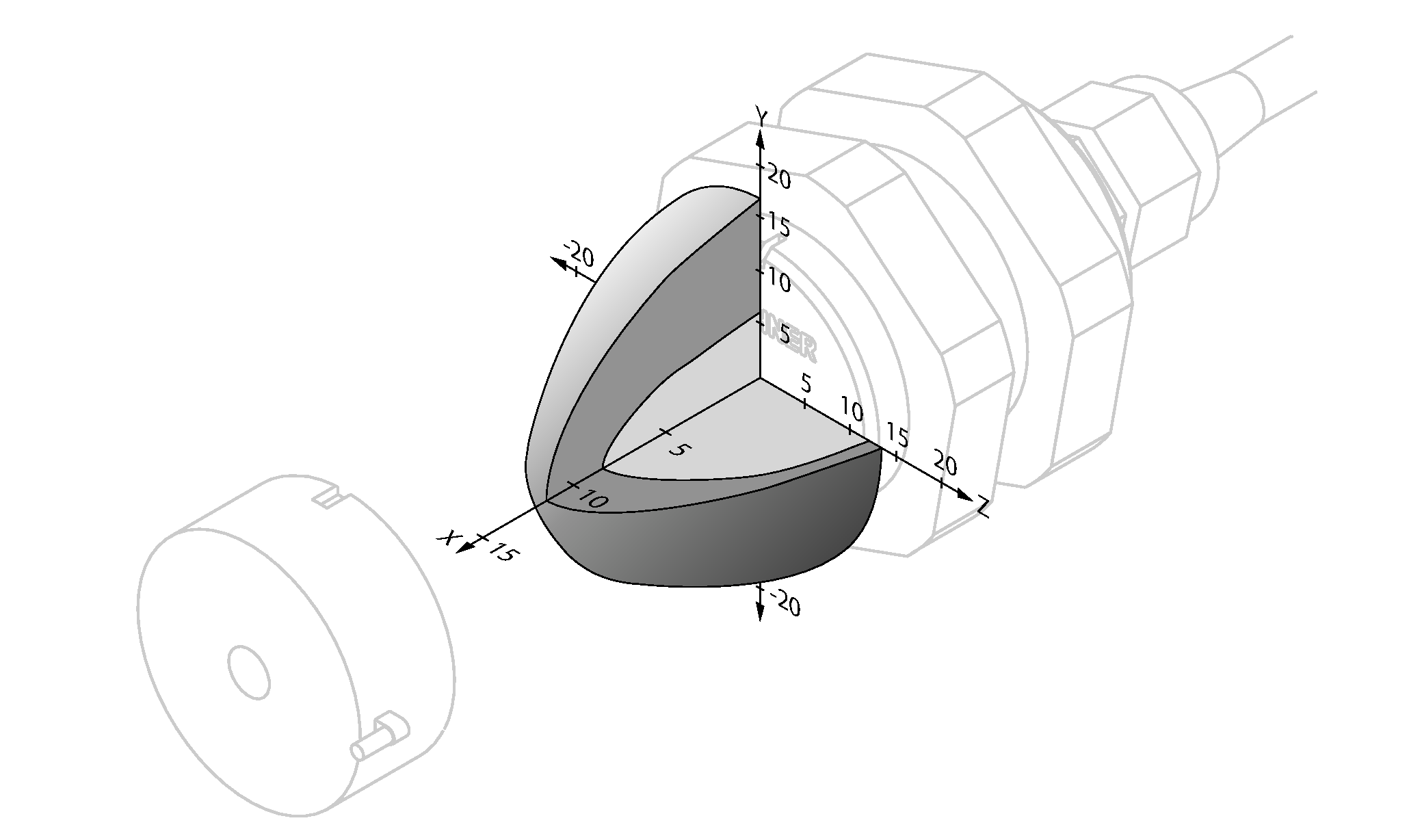

工作图，设计E

CMS-R-EXM

• 典型工作距离

• 典型关断距离

产品分拣

085732

CMS-R-AXD-05VCMS读头，设计A-配有常开触点组合，PVC材质

102385

CMS-R-AXE-01VCMS读头，设计A-配有常开触点组合，PVC材质

084584

CMS-R-AXE-03VCMS读头，设计A-配有常开触点组合，PVC材质

103859

CMS-R-AXE-05PCMS读头，设计A-配有常开触点组合，PUR材质

085733

CMS-R-AXE-05V

CMS读头，设计A-配有常开触点组合，PVC材质
