施迈赛schmersal限位开关

施迈赛schmersal限位开关

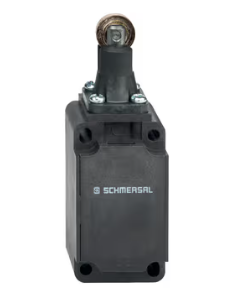

ZR 336-11Z-M20-RMS-3085

336 滚轮棒杆 R

按EN 50041设计

热塑外壳

双绝缘

耐油和石油产品

大量的二选一操动件

操动头可按4 x 90°重新安装

1 电缆进口 M 20 x 1.5

ZR336-11Z-M20

151156135

安全限位开关

ZR 336-11Z-M20-RMS

151165227

安全限位开关

ZR 336-11Z-M20-RMS-3085

157001001

安全限位开关

ZR 336-11Z-M20-U90

151182212

安全限位开关

ZR 336-11Z-M20-U90-3085

157001039

安全限位开关

数据表

产品描述

按EN 50041设计

热塑外壳

双绝缘

耐油和石油产品

大量的二选一操动件

操动头可按4 x 90°重新安装

1 电缆进口 M 20 x 1.5

订货数据

型号

ZR 336-11Z-M20-RMS-3085

商品编号（订购编号）

157001001

eCl@aa number，版本：11.0

27-27-26-01

eCl@aa number，版本：9.0

27-27-26-01

ETIM 编号，7.0 版

EC000030

ETIM 编号，6.0 版

EC000030

体数据

外壳结构类型

标准结构设计

操动件型号符合 EN 50041

C

外壳材料

塑料，玻璃纤维增强

毛重

115g

体数据 - 产品特性

安全功能

是

辅助触点数量

1

安全触点数量

1

安全评估

标准型

EN IEC 60947-5-1

任务时间

20年

安全评估 - 安全输出

B10D 常闭触点 (NC)

20,000,000操作

机械参数

执行元件

滚轮直杆

滚轮材料

黄铜

机械寿命, *少

30,000,000操作

操动力，*小

17N

操动速度，*

0.5m/s

注（操动速度）

操作角度30°至开关轴的操动速度

回弹时间

符合操动速度的回弹时间

机械参数 - 连接技术

连接器

螺丝端子 M20 x 1.5

线缆截面，*小

0.75 mm²

电缆截面，*

2.5 mm²

注（电缆截面）

包括导体套管在内的所有指标。

机械参数 - 尺寸

传感器长度

38mm

传感器宽度

40.5mm

传感器高度

116.5mm

环境条件

防护等级

IP65

IP67

工作环境温度

-30 ... +80 °C

环境条件 - 绝缘值

额定绝缘电压 Ui

500 V

额定冲击耐受电压 Uimp

6kV

电气参数

热测试电流

10A

要求额定短路电流

1,000A

应用类别 AC-15

230VAC

应用类别 AC-15

4A

应用类别 DC-13

24VDC

应用类别 DC-13

4A

开关元件

1个NO 触点， 1个NC 触点

开关原理

速动型

开关频率

5,000/h

切换时间，*

2ms

触点材料，电气

银

发货范围

20 pieces
