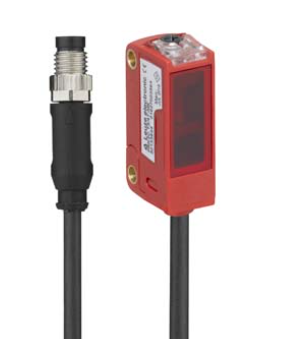

HT3C.BV/4P-200-M8劳易测漫反射传感器数据

HT3C.BV/4P-200-M8劳易测漫反射传感器数据

系列 3C

工作原理 带背景抑制的扫描原理

应用 透明物体探测

高亮或抛光表面识别

专门设计 V 型光学器件

黑色/白色误差 < 10% 时*长 100 mm

检测距离 保证的检测范围

检测距离, 白色 90% 0.015 ... 0.15 m

检测距离, 灰色 18% 0.015 ... 0.13 m

检测距离, 黑色 6% 0.015 ... 0.11 m

检测范围极限 0.015 ... 0.15 m （典型检测范围）

调整范围 20 ... 150 mm

工作范围 30 ... 70 mm

射线走向 聚焦

光源 LED, 红色

波长 633 nm

传输信号波形 脉冲

LED 组 自由组（根据 EN 62471）

光斑几何形状类型 圆型

光束出口 正面角度 11

焦点 固定

焦距 150 mm

保护电路 反极性保护

短路保护

供电电压 UB 10 ... 30 V, DC, 包括剩余波纹度

剩余波纹度 0 ... 15 %, 来自 UB

开路电流 0 ... 15 mA

数字开关量输出数 2 个

类型 数字开关量输出

开关元件 晶体管, PNP

开关原理 亮通

开关元件 晶体管, PNP

开关原理 暗通

开关频率 1,000 Hz

响应时间 0.5 ms

延时 300 ms

响应抖动 166 µs

接口数量 1 个

功能 供电电源

信号输出

类型 带接头电缆

电缆长度 200 mm

护套材料 PUR

电缆颜色 黑色

核心截面 0.2 mm²

螺纹规格 M8

类型 插头

材料 金属

引脚数 4 个引脚

尺寸（宽 x 高 x 长） 11.4 mm x 34.2 mm x 18.3 mm

外壳材料 塑料

塑料外壳 PC-ABS

镜头盖材料 塑料(PMMA)

净重 20 g

外壳颜色 红色

紧固类型 两个 M3 螺纹套管

通过可选安装设备

拧紧扭矩固定件 m3 0.9 N·m

材料兼容性 ECOLAB

显示类型 LED

LED数 2 个

操作控制 多匝旋钮

操作控制功能 扫描范围调整

环境温度，工作 -40 ... 60 °C

环境温度，储藏 -40 ... 70 °C

防护等级 IP 67

IP 69K

安全等级 III

c UL US

应用标准 IEC 60947-5-2
