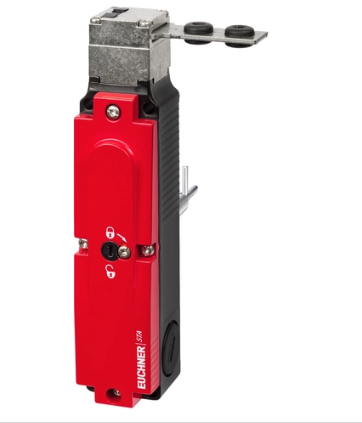

安能士euchner安全开关STA3A-2131A024M

安能士euchner安全开关STA3A-2131A024M

产品介绍

机械值和坏境

壳体材料

壳体

压铸合金

重量

环境温度

防护等级

机械使用寿命

触点材料

开关原理

安装方向

网状

0,6kg

-20...80°C

IP67

1x106

银合金，电亮金

缓动式开关触点

任何

门位置的常闭触点数

]锁监控功能的强制断开触点数

2

门锁监控功能的常开触点数

接线方式

3X

M20X 1.5

产品规格

096938

STA3A-2131A024M

STA 安全开关，M20 x 1.5 接线口，门位置触点

说明技术数据下载以PDF格式下载

STA3A-2131A024MC1993

103660

STA3A-2131A024MC1993

STA 安全开关，M20 x 1.5 接线口，门位置触点，逃生释放触点

说明技术数据下载以PDF格式下载

STA3A-2131A024MF-EX

115584

STA3A-2131A024MF-EX

STA ATEX 安全开关，M20 x 1.5 接线口，门位置触点

说明技术数据下载以PDF格式下载

3个M20 x 1.5电缆进线口

用于门位置的触点

辅助解锁装置

长型应急逃生解锁装置

通电解锁

电气连接值

套期保值 max. 4 A gG

功耗 8 W

连接横断面 0.34 ... 1.5 mm²

额定绝缘电压Ui 50 V

额定冲击电压 Uimp 2.5 kV

利用类别

AC-15 4A 50V

DC-13 4A 24V

电磁线圈工作电压

AC/DC 24 V -15% ... +10%

电磁线圈占空比 100 %

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

接近方向 A

连接类型

3 x M20 x 1.5

门位置的常闭触点数 1

门锁监控功能的常开触点数 1

门锁监控功能的强制断开触点数 2

拔出力 30 N

触发频率 max. 1200 1/h

触发力 35 N

安装方向 任何

插入深度 24.5 mm

存储温度 -25 ... 80 °C

机械寿命 1 x 10⁶

固定作用力 20 N

切换原则 缓动式开关触点

保护等级 IP67

环境温度 -20 ... 80 °C

材料

触点 银合金，电亮金

壳体 压铸合金

锁紧力Fmax 3000 N

锁紧力FZh 2300 N

门锁原理 通电解锁
