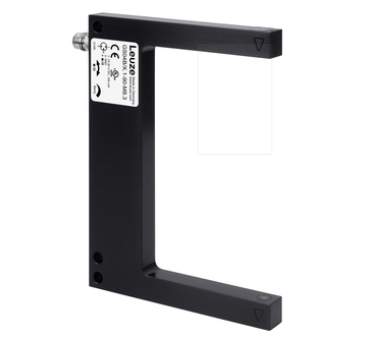

GS04B/P.1-20-M8.3劳易测槽型光电传感器
GS04B/P.1-20-M8.3劳易测槽型光电传感器
产品
GS04B/P.1-5-M8.3
GS04B/N.1-5-M8.3
GS04B/N.1-20-M8.3
GS04B/P.1-10-M8.3
GS04B/N.1-90-M8.3
GS04B/N.1-90-M8.3
槽型光电传感器
系列 04B
物理学原理 光学
应用 小零件探测
MTTF 700.42 年
光源 LED, 红色
波长 660 nm
传输信号波形 脉冲
重复性 0.02 mm
*小物体直径 0.3 mm
保护电路 反极性保护
短路保护
供电电压 UB 10 ... 30 V, DC
剩余波纹度 0 ... 15 %, 来自 UB
开路电流 0 ... 30 mA
开关滞后 100 µm
数字开关量输出数 1 个
类型 数字开关量输出
电压类型 DC
*开关电流 100 mA
开关电压 低：≤2V
高：≥(UB-2V)
开关元件 晶体管, NPN
开关原理 亮/暗通可切换
开关频率 5,000 Hz
响应时间 0.1 ms
延时 150 ms
接口数量 1 个
功能 供电电源
信号输出
类型 接头
螺纹规格 M8
类型 插头
材料 金属
引脚数 3 个引脚
结构 槽型
槽宽 90 mm
槽深 55 mm
尺寸（宽 x 高 x 长） 10 mm x 110 mm x 80 mm
外壳材料 金属
金属外壳 铝
镜头盖材料 玻璃
净重 70 g
外壳颜色 黑色，RAL 9005
紧固类型 通孔安装
显示类型 LED
LED数 1 个
操作控制 270° 电位计
操作控制功能 亮/暗通可切换
灵敏度设置
环境温度，工作 -25 ... 60 °C
防护等级 IP 67
安全等级 III
c UL US
应用标准 IEC 60947-5-2, DIN EN ISO 1389-1:2016 附录 C,D
