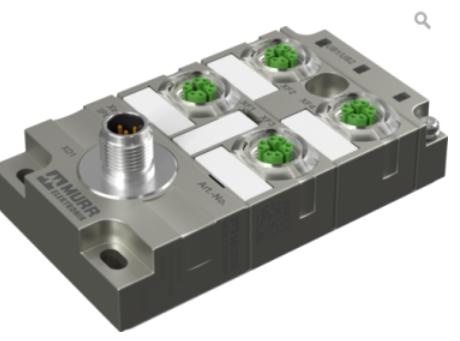

58932订货号murr穆尔以太网端口模块

58932订货号murr穆尔以太网端口模块

电气数据 | 供电

工作电压类型 华盛顿

工作电压 直流 12 V / 24 V 36 V

*小工作电压 DC 9伏

*工作电压 DC 45伏

停电切换时间 10 毫秒

*小空载电流 10 毫安

*电流消耗 210 毫安

*功耗 2 瓦

工业通信

HW 接口数量（工业以太网） 4

工业通讯 | 总线数据

支持的协议 Profinet，以太网/IP

工业通讯 | 以太网功能

MDI 是

广播风暴保护 是

LLDP 帧 闭锁

RSTP 帧 输送

QoS 非管理型（IEEE 802.1p） 严格优先，8 个队列

非管理型 VLAN（IEEE 802.1Q） 标签转发

* MAC 地址表（地址数量） 16.000

巨帧 10千字节

绿色以太网 否

传输类型（端口 1） 1 GB 以太网, 100 GB 以太网 (X), 10 GB 以太网

传输类型（端口 2） 1 GB 以太网, 100 GB 以太网 (X), 10 GB 以太网

传输类型（端口 3） 1 GB 以太网, 100 GB 以太网 (X), 10 GB 以太网

传输类型（端口 4） 1 GB 以太网, 100 GB 以太网 (X), 10 GB 以太网

转换类别 非管理型

切换程序 存储 & 转发

双工 全双工或半双工

自动协商 是

自动交叉 是

自动极性 是

流量控制（IEEE 802.3x） 暂停帧, 背压

高能效以太网（IEEE 802.3az） 否

数据包缓冲区 1.5 兆比特

拓扑学 线路, 星形

工业通讯 | Profinet

符合性等级 输入：A

诊断

LED 指示 以太网连接/数据传输, 电力

安装

*连接横截面 2.5 平方毫米

安装 | 连接

号码端口 4

设备保护 | 电动

安装海拔高度 * 3.000 米

防护类型（EN IEC 60529） IP67，IP65

防护等级（EN IEC 61140） 三

附加条件保护等级 电源必须符合SELV或PELV标准

防止反向电势 是

污染度 3

过电压保护 是

过载保护装置供应 否

断路器 1 A

保护电路输入 抑制二极管，是

电化学分离（工作电压） 否

设备保护 | 机械

*自由落体高度（EN 61131-2） 0,3 米

抗冲击性・(EN・IEC・60068-2-27) 30 克 11 毫秒 6 x (X轴, Y轴, Z轴)

抗震性（EN IEC 60068-2-6） 3,5 mm (5 ... 9 Hz), 10 g (60 ... 150 Hz), 10 个周期，3 个轴

设备保护 | 媒体

耐燃性 阻燃

机械数据 | 材料数据

材料外壳 压铸锌

外壳颜色 灰色

机械数据 | 安装日期

净重 330 克

高度 95 毫米

宽度 55 毫米

深度 32 毫米

安装位置 任意

安装方式 用螺丝拧紧

适用于安装类型 壁式安装, 水平, 垂直

环境特性 | 电磁兼容性

干扰发射 EN IEC 61000-6-4, EN IEC 61000-6-3, EN IEC 61000-6-8

抗干扰能力 EN IEC 61000-6-2，IEC/EN 61131-2

环境特性 | 气候

环境温度（操作） -40 °C … 75 °C

环境温度（储存，运输） -40 °C … 85 °C

相对湿度（操作） 10% … 95%

附加条件 相对湿度 无液化、无冷凝、无结冰

组装地点 内部

技术参数 | 可靠性

平均无故障时间 (EN/IEC 61709, EN ISO 13849-1, SN 29500) 197 a @ 40 °C

环境产品合格

REACH ((EC) 1907/2006) 合规

RoHS (2011/65/EU, (欧盟) 2015/863) 合规

RoHS-豁免 (2011/65/EU) 6(c), 7(a), 7(c)-I

RoHS (SJ/T 11364, GB/T 26572) EFUP-25

加利福尼亚65号提案 镍 (Ni) CAS 7440-02-0

WEEE (2012/19/EU) 类别 6

无卤材料 不是无卤的

无铅材料 2011/65/EU, (欧盟) 2015/863
