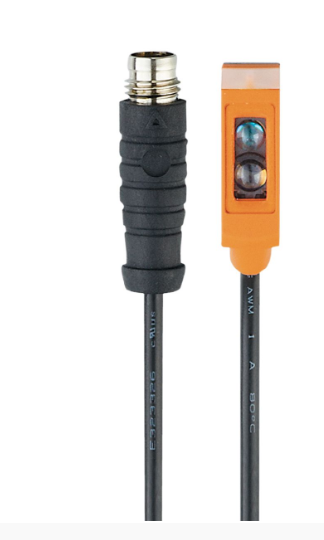

易福门O8H220漫反射光电传感器数据参数

易福门O8H220漫反射光电传感器数据参数

带背景消除的漫反射光电开关

O8H220

O8H-FPKG/IO-Link/0,30M/AS/3P

带背景消除的漫反射光电开关 O8H220

紧凑的光斑即使在远距离下也能实现的检测

极为可靠的背景抑制

数秒内完成安装，节省空间的设计

产品特征

光线种类 红光

外壳 矩形的

应用

特殊的性能 背景消隐

功能原理 漫反射光电开关

电气数据

工作电压[V] 10...30 DC

电流损耗[mA] 20; ((24 V))

防护等级 III

反相保护 有

光线种类 红光

波长[nm] 633

输出

电气设计 PNP

输出功能 亮通和暗通模式; (可选)

开关量输出DC电压降*值[V] 2.5

开关量输出DC的持续电流负载[mA] 100

开关频率DC[Hz] 1000

短路保护 有

短路保护类型 脉冲

监控范围

检测距离[mm] 1...80; (白纸 200 x 200 mm)

白色物体的检测距离(90 %反射)[mm] 1...80

灰色物体的检测距离:(18 %反射)[mm] 3...76

黑色物体的检测距离(6 %反射)[mm] 5...74

设定范围[mm] 10...80

检测距离可设 有

光斑直径*值[mm] 4

光点尺寸参考 在*的检测距离

背景消隐可用 有

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

外形

Smart Sensor - SSP 0 Generic Profiled Sensor

Function Device identification

Function Multiple switching signal

Function Device diagnosis

Function Teach channel

SIO模式 有

必需的mater port type A

处理周期*小值[ms] 3

IO-Link过程数据（周期性）

功能 位长

过程值 8

设备状态 4

二进制开关信息 1

IO-Link功能（非周期性） 应用特定标签; 运行小时数计数器; 开关循环数计数器

支持的DeviceID

运行方式 DeviceID

default 535

工作条件

环境温度[°C] -25...60

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

EN 60947-5-2

MTTF[年] 757

UL

Ta -25...60 °C

Enclosure type Type 1

电源 Limited Voltage/Current

UL编号 E017

文件数量UL E174191

机械技术数据

重量[g] 21.1

外壳 矩形的

尺寸[mm] 28.1 x 8.1 x 14.4

原材料 外壳: ABS; 外壳后部: 不锈钢(1.4404 / 316L)

透镜材料

前面透镜:PMMA

透镜校准 侧面的镜组
