易福门IFM压力变送器PA3029的安装规格

易福门IFM压力变送器PA3029的安装规格

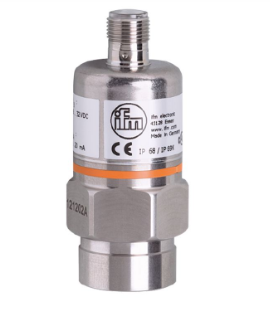

带陶瓷测量单元的压力变送器

PA3029

PA-0-1-RBR14-A-ZVG/US/ /V

带陶瓷测量单元的压力变送器 PA3029

准确的线性 4...20 mA 输出信号

高重复性和低线性误差

高负载保护，长期稳定性

坚固的不锈钢外壳，适用于严苛的工业环境

工作温度范围大

产品特征

输入和输出数 模拟输出数量: 1

测量范围

-1...0 bar -1000...0 mbar -14.5...0 psi -100...0 kPa

系统接口 螺纹连接 G 1/4 内螺纹

应用

特殊的性能 镀金触点

应用 用于工业应用

介质 液体和气体介质

介质温度[°C] -25...90; (仅根据需求: -40...90 °C)

爆破压力*小值

30 bar 435 psi 3 MPa

抗压强度

10 bar 145 psi 1 MPa

压力 相对压力; 真空

电气数据

工作电压[V] 9.6...32 DC

绝缘电阻*小值[MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

的输入/输出

输入和输出数 模拟输出数量: 1

输出

输出数量 1

输出信号 模拟信号

模拟输出数量 1

模拟电流输出[mA] 4...20

负载*值[Ω] 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)

过载保护 有

测量/设定范围

测量范围

-1...0 bar -1000...0 mbar -14.5...0 psi -100...0 kPa

精度/偏差

重复精度[测量范围值的%] < 0,1; (温度波动< 10 K)

特征曲线偏差[测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)

长时间稳定性[测量范围值的%] < ± 0,05; (每6个月)

温度系数零点[测量范围值的百分比 / 10 K] 0,1; (0...80 °C)

温度系数量程[测量范围值的百分比 / 10 K] 0,2; (0...80 °C)

反应时间

阶跃函数响应时间 模拟输出[ms] 3

工作条件

环境温度[°C] -25...80

存储温度[°C] -40...100

外壳防护等级 IP 65

/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 30 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

干扰辐射 根据公路车辆标准004/104/EC

CISPR 25

抗扰度 根据公路车辆标准004/104/EC

ISO 11452-2 HF电磁场辐射 100 V/m

ISO 7637-2 pulse 严格等级4

抗冲击

DIN EN 60068-2-27 50 g (11 ms)

DIN EN 61373 类别3

抗震

DIN EN 60068-2-6 20 g (10...2000 Hz)

DIN EN 61373 类别2

MTTF[年] 506

承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

铁路应用

DIN EN 50155 / IEC 60571 Klasse T3, C1, S1

机械技术数据

重量[g] 222.5

外壳 圆柱形的

尺寸[mm] Ø 30 / L = 75

原材料 不锈钢(1.4404 / 316L); FKM; PA; EPDM/X

材料(接液部件) 不锈钢(1.4305/303); 陶瓷; FKM

开关动作寿命 1亿

系统接口 螺纹连接 G 1/4 内螺纹

已集成限制器元件 否(可以改装 )

注释

包装单位 1 件

电气连接

接插件 1 x M12; 译码: A; 触头: 镀金的
