一、装置的用途
该装置用于检测“绝缘油击穿电压测试仪”的主要电气参数，能根据《JJG（浙）86-2006绝缘油击穿电压测试仪规程》对“绝缘油击穿电压测试仪”的输出电压及输出电压的频率、失真度、升压速度进行，还可以对“绝缘油击穿电压测试仪”击穿切断时间进行检测。

二、装置功能
本装置的主要功能有：

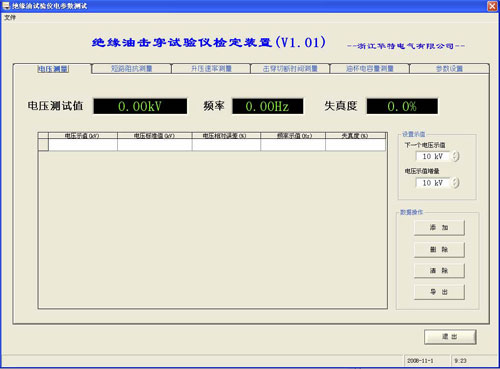

2.1 高压测量
2.2 高压频率测量
2.3 高压失真度测量

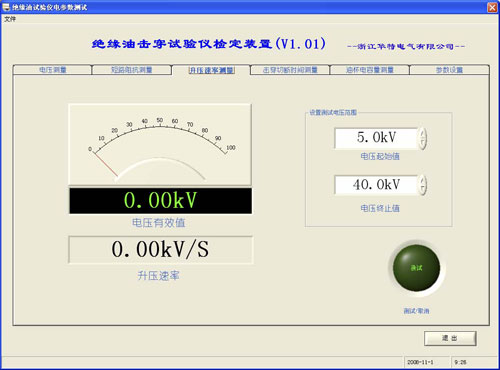

2.4 升压速率测量

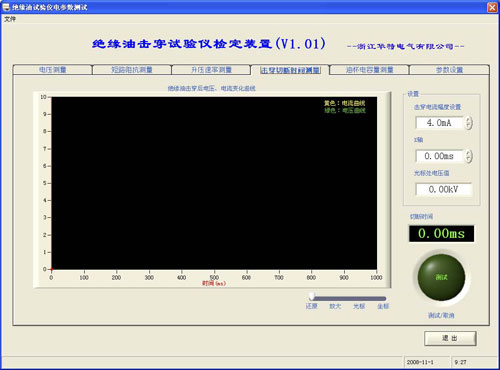

2.5 高压切断时间分析

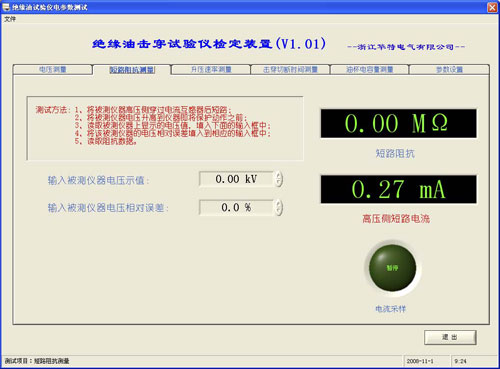

2.6 高压侧短路电流测量

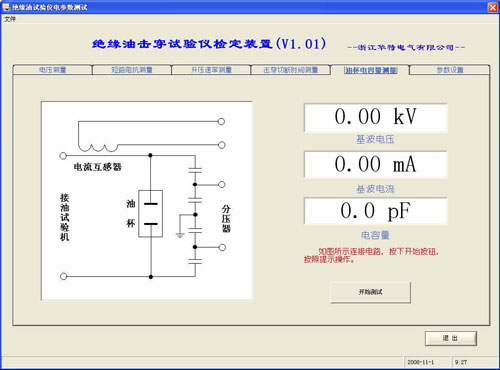

2.7 油杯电容量测量

三、主要技术参数
3.1 电压测量：
测量范围：5kV-100kV
测量准确度：±（0.5%×读数+2个字）
3.2 频率测量：
范围：30-100Hz
分辨率0.01Hz
测量精度：±0.1%
3.3 输出电压失真度测量：
输入电压范围：5kV-100kV
精度：±0.5dB
3.4 高压侧短路电流测量：
测量范围：0.1mA-10mA
分辨率：0.01mA
精度：±0.5%+3字

绝缘油击穿电压测试仪检测装置

图1

图2

图3

图4

图5
