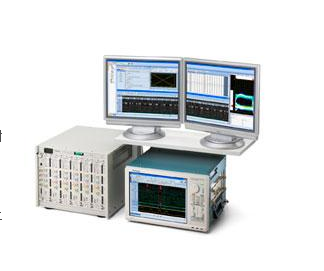

        逻辑分析仪
      用于实时数字系统分析的突破性逻辑分析仪解决方案。
      使用泰克逻辑分析仪,您可以业界高的采集速度来采集快速边沿。根据具体应用进行调整的支持包让您更容易探测、采集、解码、分析和验证微处理器、FPGA 或内存设计的性能。了解便携式和模块化逻辑分析仪系列的更多信息:
      实惠的 TLA6400 系列逻辑分析仪提供对数字系统功能进行诊断、验证和优化所需的性能。通过全面的信号完整性诊断工具,可快速隔离、识别和隐蔽难检的问题。为当今的应用增添大量支持,是帮助您应对当今数字设计所有诊断挑战的理想工具。
      模块化 TLA7000 系列逻辑分析仪为当今快的微处理器和内存设计提供了捕获逻辑细节所需的速度和灵活性。只需一只探头,即可定位难检错误的源头,获得方便易读大显示器所具备的可视性、快速的数据吞吐量以及模拟和数字信号的时间相关视图。

    本公司代理销售美国Tektronix 泰克相关产品。

    公司优势:
    1.价格优:经销美国Tektronix 泰克,一手货源,价格优惠。

    2.质量高:经销美国Tektronix 泰克质量可靠,并备有大量现货,确保原装进口。

    3.报价快:拥有一批经验丰富的销售人员,及时回复您的询价。

    4.售后服务好:拥有专门的技术部门,售后维修都可及时解决。

        泰克逻辑分析仪
      TLA6000 系列产品技术资料
      主要特点和优点
      一套全面的信号完整性工具,使您可快速隔离、发现和解决
      复杂的信号完整性问题
      -
      毛刺触发和存储-允许用户触发并突出显示潜在的信号完
      整性问题。TLA6000 系列不仅可触发问题,而且可以红
      色突出显示怀疑存在的问题,使您能很容易地确定哪些
      信号需要作进一步调查
      -
      iCapture-用泰克专属iCapture功能将可疑信号发送到
      TLA6000 的模拟输出端。不再需要两个探头及一个示波
      器探头,可减少除错时间。
      -
      iView- 逻辑分析仪和示波器数据的时间相关视图,
      可跨
      数字和模拟域跟踪 SI 问题
      调试、验证和优化数字方面的性能及易用性
      -
      125ps分辨率的MagniVu
      TM
      采集可准确看到您系统中信号
      的关系
      -
      状态速度-用高达 800MHz的时钟频率以及高达 1.25Gb/s
      的数据速率对您快的同步的总线进行采样
      -
      15 英寸显示器:有可选触摸屏,可看到更多数据,并可
      对数据进行高效浏览
      -
      三种型号,带68/102/136通道,记录长度达128Mb,可
      提供适合各种预算的灵活解决方案
      -
      拖放式触发-可将表上八种不同触发类型中的任意一种类
      型拖到波形上,TLA将自动设施触发条件。消除错误、改
      善重复性、节约时间
      -
      拖放测量 - 将测量工具条上的图标拖放到您感兴趣的信
      号上,得到结果列表。节约时间、消除复杂性、降低测量
      精度误差
      当今数字系统调试及验证所用分析工具
      -
      FPGA
      -
      DDR(等待连接)
      -
      可任意选择微处理器和总线支撑
      -
      MIPI CSI和 DSI 除错
      应用
      数字硬件验证和调试
      监控、测量和优化数字硬件性能
      嵌入式软件集成、调试和验证
      2

      产品技术资料
      以合理价格有效调试和验证您的数字系统
      价格合理的TLA6000系列逻辑分析仪可提供调试、
      验证和优化
      您数字系统功能性所需的性能。
      TLA6000系列还可提供一套全
      面的信号完整性调试工具,使您可快速隔离、发现和鉴定难以
      捉摸且难于发现的问题。
      添加了可供当今应用程序所用的一切
      支持程序,是帮助您应对当今数字设计调试挑战的理想工具。
      TLA6000系列使您可有效地验证和调试您数字设计的功能性。
      使用有的8GHz
      MagniVu 技术,
      测量计时关系。
      TLA6000
      系列单独完整的采集结构可消除其他逻辑分析仪结
      构所固有的时序偏差问题。
      用高达 800MHz 的时钟频率以及高达 1.25Gb/s 的数据速率
      进行捕捉总线
      现在,购买您需要的性能,按测量结果升级
      通过简单且直观的拖放式触发设置对事件进行快速隔离
      用精密的拖放式测量可很容易地结您的设计性能,
      如频率、
      周期、脉冲宽度、占空比和边沿计数
      以各种事件相关格式查看数据,包括波形、列表、图表、分
      解、源代码或比较情况
      找出棘手的信号完整性问题
      当今的逻辑分析仪不仅需要帮助寻找和排除您设计中的功能性
      问题,而且需要帮助找出串话干扰、端接失配、接地跳动和其
      他问题所造成的信号完整性问题。为了帮助解决这些问题,
      TLA6000系列配备了一套全面的信号调试工具。
      这些工具使您
      可:
      用毛刺触发来监控您设计中所选的信号,
      在任何一个信号上
      发现信号完整性问题时实施触发
      自动标记任意一个所发现的信号完整性问题,
      使您可快速识
      别出感兴趣的信号
      用专属iCapture功能更清楚地认识问题,
      通过单探头查看数
      字和模拟数据
      用iView查看您数据的时间相关数字和模拟显示器,使您可
      跨模拟及数字域跟踪信号完整性问题
      TLA6000 选型指南
      特点 TLA6202 TLA6203 TLA6204
      通道 68 102 136
      高速计时 8GHz(125ps),记录长度为 16Kb
      大计时 2 GHz / 1 GHz / 500 MHz
      采样率(1/4 通道 /
      半通道 / 全通道)
      大状态 450 MHz / 450 MHz / 235 MHz(标配)
      时钟速率(1/4通道/
      625 MHz / 800 MHz / 450 MHz(配选件45)
      半通道 / 全通道)
      大状态 900 Mb/s / 470 Mb/s / 235 Mb/s(标配)
      数据速率(1/4 通道 / 1.25 Gb/s / 900 Mb/s / 450 Mb/s(配选件45)
      半通道 / 全通道)
      大记录长度 2Mb(标配)
      配有选件 1S:8Mb
      配有选件 2S:32Mb
      配有选件 3S:128Mb
      模拟信号选通器 四个固定通道(标配)
      配上选件 AM,可将(用户可选的)
      任意信号发送到四个输出 BNC
      探测选件 配选件 1P的 P6810 通用探头 -
      可支持单端和差分信号
      配选件 2P 的 Mictor 接头
      配选件 3P的 P6960 D-Max 探头
      特点
      整体特点
      特点 说明
      通道数量(采集所有通道,包括时钟)
      TLA6202 68 条通道(四条为时钟通道)
      TLA6203 102 条通道
      (四条为时钟通道,两条为判定器通道)
      TLA6204 136 条通道
      (四条为时钟通道,四条为判定器通道)
      通道分组 组数或每组通道数不限
      (所有通道都可以在多个组中重复使用)
      时戳 51 位,125ps 分辨率 (3.25 天时长)
      计时 / 采集模式 异步/同步8GHz MagniVu高速定时同
      时用于所有模式
      扩展能力 在由多达八个 TLA6000/TLA7000 仪器
      组成的系统中,
      TLA6000系列可用作基
      本或扩展主机。用 TekLink
      TM
      电缆将三
      至八个仪器连在一起时,需要使用
      TL708EX 仪器集线器和扩展器。

      3
      泰克逻辑分析仪- TLA6000系列
      PC 特点
      特点 说明
      操作系统
      Microsoft
      ?
      Windows
      ?
      XP多语言用户界面
      处理器 2.2GHz 英特尔酷睿 2Duo T7500
      芯片集 Intel
      ?
      965GME
      内存 1 GB DDR2 可扩展为 2 GB DDR 内存
      音箱 线路输入、线路输出和麦克风输出连接器
      抽取式硬盘 3.5英寸、≥80GB串行ATA、7200转/分钟
      光盘驱动器 内置 4.7 GB DVD ± R/RW
      外接显示器 一(1)个 DVI-I(主要数字和模拟)连接器和一
      端口类型 (1)个 VGA 连接器
      外界显示器 高达1600×1200,
      在32位颜色模式下互不
      分辨率 交错,主显示器和次显示器各一种
      网络端口 两(2)个10/100/1000 LAN,
      带RJ-45连接器
      USB2.0 端口 七(7)个,三(3)个在前面,四(4)个在后面
      整体式控制器
      特点 说明
      前面板显示器 尺寸:15 英寸(38.1 厘米)对角线
      类型:带背光的有源矩阵彩色 TFT LCD
      分辨率: 1024×768
      同步显示能力 前面板和外接显示器能在 1024 × 768 分辨
      率下同时使用。
      前面板 通用旋钮配热键及水平和垂直缩放和滚
      动所用的旋钮
      触摸屏 可配选件 18
      综合视图(iView
      TM
      )能力
      特点 说明
      TLA主机 GPIB-iView(选件 1C)需要 5.0 或更高版本
      配置要求 的 TLA
      应用软件
      可连接到 TLA 1
      系统上的泰克
      示波器数量
      支持的外接 过100个,欲了解当前支持示波器的完整
      示波器 清单,请访问我们的网站
      http://www.tektronix.com.cn/iview
      TLA 接头 USB、触发输入、触发输出、时钟输出
      示波器接头 GPIB-iView电缆(选件1C)所需的GPIB、触
      发输入、触发输出、时钟输入(条件许可时)
      设置 View
      TM
      外部示波器向导可自动进行设置
      数据相关 示波器采集完成后,数据可自动传递到TLA
      并与 TLA 采集数据进行时间相关
      抗色偏 使用iView
      TM
      外部示波器电缆时,示波器和
      TLA数据可自动抗色偏和进行时间相关处理。
      iView
      TM
      外部 2m
      示波器电缆长度
      符号支持
      特点 说明
      符号数量 / 范围 无限制(仅受TLA
      上可用虚拟内存数量的限制)
      支持的目标 IEEE695、OMF 51、OMF 86、OMF 166、
      文件格式 OMF 286、OMF 386、COFF、Elf/Dwarf 1
      和2、Elf/Stabs和TSF(如果您的软件开发工
      具所生成输出的格式为以上其中一种,或为
      泰克符号文件,
      则支持一般ASCII文件格式。
      一般ASCII文件格式说明可参见TLA用户手
      册)。
      若格式未列出,
      请联系您所在地的泰克
      代表。
      外部仪器接口
      特点 说明
      系统触发输出 一旦发生系统触发时,
      就会判断提示(TTL兼
      容的输出,后设终端变为 50
      ?
      )
      系统触发输入 断言时(可调门限在0.5V~1.5V之间,
      边缘敏
      感,下降沿被锁存)
      外部信号输出
      可用于按模块触发机理驱动外部电路(TTL兼
      容输出,后设终端变为 50
      ?
      )
      外部信号输入
      可用于提供外部信号,
      以打开或触发任意或所
      有模块(可调门限在0.5V~1.5V之间,
      电平敏感)
      电源
      电压范围/频率:45-66 Hz时为90-250V交流电,
      360-440Hz
      时为 100-132V 交流电
      输入电流:大 90V 交流电 (70A 电涌) 时大值为 7A
      耗电量: 750W
      环境方面
      特点 说明
      温度 工作温度:+5°C~ +45°C
      非工作温度:-20°C ~ +60°C
      湿度 20%~80%
      工作湿度:≤ 30°C;相对湿度 80%
      (高湿球温度 29°C)
      非工作温度:8%~80%(高湿球温度29°C)
      海拔高度 工作高度:-1000 ft. ~ 10000 ft.
      (-305 米~3050 米)
      安全 UL3111-1、CSA1010.1、EN61010-1、
      IEC61010-1
      物理特点
      尺寸 毫米 英寸
      高度 295 11.6
      宽度 451 17.75
      深度 460 18.1
      重量 公斤 磅
      净重 17.1 36.7
      运出重量(典型值) 30.1 66.7
      4

      产品技术资料
      输入特点(带有 P6800 或 P6900 系列探头)
      特点 说明
      电容负荷 0.5pF 时钟 /数据(P6900 系列)
      <0.7pF 时钟 / 数据(P6800系列)
      (对分组配置的 P6810而言,为 1.0pF)
      门限选择范围 从 -2.0V到 +4.5V,以 5mV 递增。
      预置门限包括 TTL(1.5V)、CMOS(1.65V)、
      ECL(-1.3V)、PECL(3.7V)、LVPECL(2.0V)、
      LVCMOS 1.5 V(0.75V)、LVCMOS 1.8 V(0.
      9V)、LVCMOS 2.5 V(1.25V)、LVCMOS 3.
      3 V(1.65V)、LVDS(0V)和用户自定义门限。
      门限选择 为每个时钟 / 判定器通道单独选择门限;对
      通道范围 各34通道探头而言,每组16数据通道选择
      一个
      门限精度 ±(35 mV + 1%)
      (包括探头)
      输入电压范围
      工作范围 -2.5V~5.0V
      非破坏范围 ± 15 V
      小输入 300mV(单端)
      信号摆幅 V
      大值
      -V
      小值
      >150mV(差分)
      输入信号 200mV/ns(典型值)
      小转换速率
      状态采集特点
      (带有 P6800 或 P6900 系列探头)
      全通道 半通道 四分通道
      235 MHz 450MHz/450Mb/s 或 450 MHz/900 Mb/s
      470 Mb/s(DDR)
      450MHz(选配) 800MHz/800Mb/s 或 625 MHz/1.25 Gb/s
      900Mb/s(DDR)
      注:
      使用 SQUIRE 适配器时,大时钟频率/ 数据速率为 300MHz/600Mb/s。
      特点 说明
      状态记录长度,
      (1/4通道/半通道/全通道)每条通道8/4/2Mb、
      带时戳 32/16/8Mb、128/64/32Mb和 512/256/128Mb
      建立时间和保持 从时钟边沿前 16ns到时钟边沿后 8ns,以
      时间选择范围
      125ps递增。
      这一范围可以以0 ns [+8 -8] ns、
      4 ns [+12 -4] ns 或 8 ns [+16 0] ns移向
      建立时间区域
      建立时间和保持时间窗口
      所有通道 625ps(典型值)
      单条通道 500ps(典型值)
      小时钟脉宽 500ps、700ps(P6810)
      活跃时钟沿间隔 400 ps
      复用通道选择 通过用户界面,可以以8通道为小单位把
      通道复用到其他通道。
      差分输入(各侧偏差 150mV)
      OV 差值
      小 V值
      逻辑分析仪上看到的差分等效信号输入(300mV 偏差)及模拟探头输出 **
      OV 差值
      * 对差分输入而言,应将模块门限设为OV (假设无共模误差)。
      ** 更多模拟输出的详细信息,可参见在线帮助。
      同步采集特点
      (带有 P6800 或 P6900 系列探头)
      特点 说明
      MagniVu
      TM
      定时 大 125ps,可调到 250ps、500ps、
      1ns 和 2ns
      MagniVu 定时 每条通道 16Kb,触发位置可调
      记录长度
      深内存定时 500ps/1ns/2ns~50ms
      分辨率
      (1/4 通道 / 半通道 /
      全通道)
      启动毛刺存储的 4ns~50ms
      深内存定时分辨率
      深内存定时记录长度 每条通道 8/4/2Mb、32/16/8Mb、
      (1/4 通道 / 半通道 / 128/64/32Mb 和 512/256/128Mb
      全通道,带时戳,带
      或不带转换存储器)
      启动毛刺存储的深 默认主内存深度的一半
      内存定时记录长度
      通道间偏移 300ps(典型值)
      小可识别脉冲 / 500ps(P6960、
      P6964、
      P6980、
      P6982、
      毛刺宽度(单通道)
      P6860、P6864和P6880),750ps(P6810)
      小可检测建立时间 /
      250 ps
      保持时间违规
      小可识别 取样周期 + 通道间偏移
      多通道触发事件

      5
      泰克逻辑分析仪- TLA6000系列
      模拟采集
      (带有 P6800 或 P6900 系列探头)
      特点 说明
      带宽 2GHz典型值
      衰减 10X±1%
      偏移与增益(精度) ±50mV,±2% 的信号幅度
      去复用的通道数 4
      运行 / 停止要求 无,模拟输出一直激活
      iCapture
      TM
      模拟输出 与任意支持的泰克示波器兼容
      iCapture 模拟输出 低损耗,10X,36英寸,所有TLA6000
      BNC 电缆 模块上基本模拟多路复用器的功能性均
      为标准功能。这将四个固定通道引至
      iCapture模拟输出BNC。
      输出不能切换
      到其他逻辑分析仪的通道。选件AM使
      得能进行所有模拟复用控制,
      并允许将
      任意四个逻辑分析仪通道引至iCapt
      ure
      模拟输出 BNC。
      触发特点
      特点 说明
      独立触发状态 16
      每种状态的多独立 16
      If/then 条件语句数
      每个 If/then 条件语句 8
      的大事件数
      每个 If/then 条件语句 8
      的大行动数
      大触发事件数量 18(2 个计数器 /定时器加任意 16 个
      其他资源)
      字识别器的数量 16
      跳变识别器的数量 16
      范围识别器的数量 4
      计数器/ 定时器的数量 2
      触发事件类型 字、组、通道、跳变、范围、任何事物、
      计数器值、定时器值、信号、毛刺、建
      立时间和保持时间违规、快照
      触发动作类型 触发模块、
      触发所有模块、
      触发主时基、
      触发MagniVu、存储、不存储、存储样
      本、递增计数器、递减计数器、复位计
      数器、开始定时器、停止定时器、复位
      定时器、当前样点截图、进入状态、设
      置 /清除信号、不操作
      大可触发数据速率 1250Mb/s(4X时钟模式)
      触发序列速率 DC~500MHz(2ns)
      计数器 / 定时器范围 每个 51 位(2ns 时>50 天)
      计数器速率 DC~500MHz(2ns)
      定时器时钟速率 500 MHz (2 ns)
      计数器 / 定时器 2 ns
      测试时延
      范围识别器 双界(大408条通道)。可以宽到任意
      组,必须根据的重要顺序分组。
      建立时间和保持 时钟边沿前8ns到时钟边沿后7ns,以
      时间违规识别器 125ps递增。
      这一范围可以以0ns、
      4ns
      建立时间范围 或 8ns移向正值区域
      建立时间和保持 时钟边沿前7ns到时钟边沿后8ns,以
      时间违规识别器 125ps 递增。这一范围可以以 0 ns
      保持时间范围 [+8-8] ns、4 ns [+12 -4] ns 或
      8 ns [+16 0] ns移向正值区域
      触发位置 任意数据样点
      MagniVu 触发位置 MagniVu位置可以设置在以 MagniVu
      触发为中心的 0%~60%
      储存控制(数据判定) 全局(有条件)、按状态(开始/停止)、模
      块、按触发动作或跳变。另外还提供了
      强制主预填充选择
      6

      产品技术资料
      订购信息
      TLA6202
      68通道逻辑分析仪模块,8GHz定时,235MHz状态,2Mb记
      录长度。可以选配高达128Mb记录长度和/或高达450MHz状
      态。
      TLA6203
      102 通道逻辑分析仪模块,8GHz定时,235MHz 状态,2Mb
      记录长度。可以选配高达128Mb记录长度和/或高达450MHz
      状态。
      TLA6204
      136 通道逻辑分析仪模块,8GHz定时,235MHz 状态,2Mb
      记录长度。可以选配高达128Mb记录长度和/或高达450MHz
      状态。
      所有均包括:
      迷你键盘(119-7275-xx)、光电滚轮鼠标(119-
      7054-xx)、
      前面板罩(200-4939-xx)、
      TLA应用软件CD(063-
      3881-xx)、可追踪校准证明。
      订购时,请详细说明探头、电源、语言和服务选项。
      仪器选项
      选项 说明
      1P 增加了一整套 P6810(通用)探头
      2P 增加了一整套 P6434(Mictor)探头包括
      SQUIRE 适配器
      3P 增加了一整套 P6960(D-Max)探头
      1S 增加到 8Mb 记录长度
      2S 增加到 32Mb记录长度
      3S 增加到 128Mb 记录长度
      45 状态速度增至 450MHz
      AM 增加了全模拟 mux控制
      18 增加了触摸屏
      1C 增加了 iView 电缆
      PO 增加了附件袋
      TL 增加了 TekLink 电缆
      购买的附件
      附件 说明
      LACART(2 层车) 逻辑分析仪车
      K4000(3 层车)
      016-1522-xx 带轮的装运箱
      020-2664-xx 架装套件
      650-4815-xx 附加可拆卸硬盘驱动器,无软件
      电源插头选项
      选项 说明 订购号
      A0 北美 161-0104-00
      A1 欧洲通用 161-0104-06
      A2 英国 161-0104-07
      A3 澳大利亚 161-0104-14
      A4 240V,北美 161-0104-08
      A5 瑞士 161-0167-00
      A6 日本 161-A005-00
      A10 印度 161-0306-00
      A11 无电源线或 AC 适配器 161-0324-00
      A99 无电源线或 AC 适配器 -


    未能罗列出来的型号请来电咨询我们!

    #<-->
    #<-->
