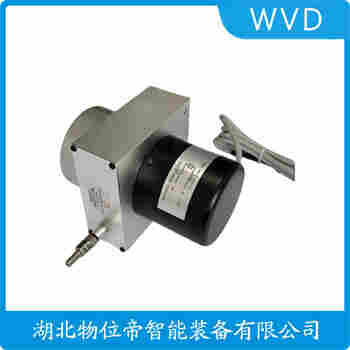

MPS-XS-100MM-V1 拉线位移传感器工作原理


拉绳位移传感器（又称拉线传感器、拉绳编码器）是一种将机械直线运动转换为电信号的测量设备，其核心结构包括高柔韧性不锈钢绳、弹簧张紧系统、螺纹轮毂及旋转编码器‌。当拉绳随被测物体移动时，轮毂旋转带动编码器输出与位移成比例的电信号（如0-10V、4-20mA或数字脉冲），实现高精度位移测量‌。
MPS-XS-100MM-V1 拉线位移传感器是一款高性能的测量设备，广泛应用于机械、建筑、汽车等行业。其工作原理基于应变片技术，通过感应拉线长度变化来实现位移测量。
首先，该传感器内部装有高精度的应变片，这些应变片粘贴在拉线的一端。当拉线受到拉伸或压缩时，应变片会发生形变，从而改变其电阻值。这种电阻值的变化与拉线的位移成正比。
其次，传感器通过外部电路将应变片的电阻变化转化为电压变化，再通过信号处理电路将电压变化转换为位移量。这种转换过程可靠，能够实现高精度的位移测量。
此外，MPS-XS-100MM-V1 拉线位移传感备以下特点：
1. 测量范围广：适用于0-100mm的位移测量，满足不同应用场景的需求。
2. 精度高：测量精度可达±0.05mm，确保测量结果的准确性。
3. 灵敏度高：应变片对拉线位移的响应速度快，适用于动态测量。
4. 抗干扰能力强：内部电路设计*，能有效外界干扰，保证测量稳定性。
之，MPS-XS-100MM-V1 拉线位移传感器以其的性能和稳定性，为各类位移测量提供了可靠的解决方案。
MPS-XS-100MM-V1 拉线位移传感器工作原理


核心特点
高精度‌：线性精度可达0.01%，分辨率达0.001mm‌
长行程‌：测量范围覆盖几百毫米至15米‌
紧凑设计‌：集成角度与直线测量优势，适合空间受限场景‌
环境适应性‌：防护等级达IP65，工作温度-45℃~+105℃‌
典型应用
工业控制‌：液压系统、机器人、电梯高度监测‌
基础设施‌：水库闸门开度、大坝形变监测‌
试验设备‌：试验机、压力机械位移反馈‌

信号输出支持数字（ABZ方波、格雷码）和模拟（RS485、0-10V）两种模式，适配不同自动化需求‌。安装时需确保拉绳与运动轴线对齐，避免角度偏差过±30°以精度‌。

MPS-XS-100MM-V1 拉线位移传感器工作原理
