TLA5000B 系列逻辑分析仪

价格
电议

型号
TLA5000B 系列逻辑分析仪

品牌
TEK 泰克

所在地
北京市 西城区

更新时间
2024-03-29 10:55:48

浏览次数

    TLA5000B 系列逻辑分析仪 TLA5201B • TLA5202B • TLA5203B • TLA5204B

    主要特点和优点

    • 500 ps (2 GHz)/32 Mb 的深内存定时,在长时间窗口上捕获间歇性事件
    • 125 ps 分辨率的MagniVu™ 定时技术,支持状态采集或深内存定时采集,迅速发现难时问题,而不需重复检测
    • 毛刺和建立时间/ 保持时间限触发和显示,发现和显示难检硬件问题
    • 235 MHz 状态采集,分析高速同步数字电路

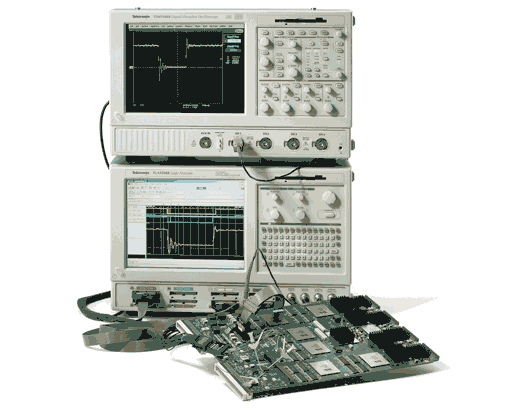

    • iView™ 时间相关的模拟和数字综合视图,查看模拟问题怎样影响您的数字信号
    • 34/68/102/136 通道配置提供灵活的解决方案以满足任何预算
    • Microsoft Windows XP Professional PC 控制器提供了熟悉的用户界面和联网能力
    • 使用主机模式或内置Windows XP远程桌面, 通过网络远程控制和监测TLA

    应用

    • 数字硬件检验和调试
    • 数字硬件性能监测和测量
    • 单处理器和总线调试

    TLA5000B 系列逻辑分析仪 TLA5201B • TLA5202B • TLA5203B • TLA5204B

    主要特点和优点

    • 500 ps (2 GHz)/32 Mb 的深内存定时,在长时间窗口上捕获间歇性事件
    • 125 ps 分辨率的MagniVu™ 定时技术,支持状态采集或深内存定时采集,迅速发现难时问题,而不需重复检测
    • 毛刺和建立时间/ 保持时间限触发和显示,发现和显示难检硬件问题
    • 235 MHz 状态采集,分析高速同步数字电路
    • iView™ 时间相关的模拟和数字综合视图,查看模拟问题怎样影响您的数字信号
    • 34/68/102/136 通道配置提供灵活的解决方案以满足任何预算
    • Microsoft Windows XP Professional PC 控制器提供了熟悉的用户界面和联网能力
    • 使用主机模式或内置Windows XP远程桌面, 通过网络远程控制和监测TLA

    应用

    • 数字硬件检验和调试
    • 数字硬件性能监测和测量
    • 单处理器和总线调试
    • TLA5000B 系列逻辑分析仪特点

      一般特点

      通道数量 –

      ( 采集所有通道,包括时钟) 。

      TLA5201B: 34 条通道(2 条是时钟通道) 。

      TLA5202B: 68 条通道(4 条是时钟通道) 。

      TLA5203B: 102 条通道(4 条是时钟通道和2 条是判定通道) 。

      TLA5204B: 136 条通道(4 条是时钟通道和4 条是判定通道) 。

      时戳 – 51 位,125 ps 分辨率(3.25 天时长) 。

      时钟/ 采集模式 – 异步和同步。所有模式同时提供125 ps (8 GHz) MagniVu™ 高速定时。

      输入特点( 采用P64xx 探头)

      电容负荷 –

      <0.7 pF 典型数据/ 时钟 (P6419 ,P6450) 。

      2 pF 典型数据/ 时钟 (P6410, P6434) 。

      门限选择范围 – 从–2.0 V 到+4.5 V ,以5 mV 递增。

      预设的门限包括TTL (1.5 V), CMOS(1.65 V), ECL(–1.3 V), PECL (3.7 V), LVPECL (2.0

      V), LVCMOS 1.5 V (0.75 V), LVCMOS 1.8 V (0.9 V), LVCMOS 2.5 V (1.25 V), LVCMOS 3.3 V (1.65 V), LVDS (0 V), 用户定义。

      门限选择通道粒度 –

      对每条时钟/ 判定通道单独选择,每组16 条数据通道一个。

      门限精度 ( 包括探头) – ±(100mV) 。

      输入电压范围 –

      工作电压: –2.5 V 到5.0 V 。

      非破坏电压: ±15 V 。

      小输入信号摆幅 –

      ±250mV (P6410, P6419, P6450) 。

      ±300mV (P6434) 。

      输入信号小转换速率 –

      200 mV/ns 典型值。

      状态采集特点

      大状态时钟速率 – 235 MHz 。

      大状态数据速率 – 470 Mb/s 。

      状态内存深度,带时戳的状态记录长度( 半通道/ 全通道) –4/2 Mb, 16/8 Mb ,64/32 Mb 。

      建立时间和保持时间选择范围 –

      16 ns 范围,可以移向建立时间区域0 ns [+8, –8] ns, 4 ns [+12, –4] ns 或8 ns [+16, 0] ns 。

      建立时间和保持时间窗口 – 所有通道:1.5 ns 典型值。

      小时钟脉宽 –

      1.5 ns (P6434) 。

      1.25 ns (P6410, P6419, P6450) 。

      解复用通道选择 – 通道可以通过粒度为8 条通道的用户接口解复用到其它通道。

      定时采集特点

      MagniVu 定时分辨率 –

      125 ps (8 GHz) 。

      存储速率可以调节到250 ps, 500 ps, 1 ns 和2 ns 。

      MagniVu 定时记录长度 – 每条通道16 Kb ,触发位置可调。

      深内存定时分辨率(1/4 通道/ 半通道/ 全通道) – 500 ps/1 ns/2 ns - 50 ms 。

      定时记录长度(1/4 通道/ 半通道/ 全通道,带时戳,带或不带转换存储器) –

      每条通道8/4/2 Mb, 32/16/8 Mb ,128/64/32Mb 。

      启动毛刺存储的深内存定时记录长度 – 默认主记录长度的一半。

      通道间偏移 – 1 ns (900 ps 典型值) 。

      小可识别脉冲/ 毛刺宽度( 单通道) –

      1 ns (P6410, P6419, P6450)

      1.25 ns (P6434)

      小可检测建立时间/ 保持时间违规 – 250 ps 。

      小可识别多通道触发事件 – 取样周期 + 通道间偏移。

      触发特点

      独立触发状态 – 16 。

      每种状态大独立If/then 语句 – 16 。

      每个If/then 语句大事件数量 – 8 。

      每个If/then 语句大操作数量 – 8 。

      大触发事件数量 – 18 (2 个计数器/ 定时器加任何16 个其它资源) 。

      字识别器数量 – 16 。

      转换识别器数量 – 16 。

      量程识别器数量 – 4 。

      计数器/ 定时器数量 – 2 。

      触发事件类型 – 字, 组, 通道, 转换, 量程, 任何事件, 计数器值, 定时器值, 信号, 毛刺, 建立时间和保持时间限, 快照。

      触发操作类型 – 触发市电, 触发MagniVu™, 存储, 不存储, 开始存储, 停止存储, 递增计数器, 递减计数器, 复位计数器, 启动定时器, 停止定时器, 复位定时器, 快照当前样点, 进入状态, 设置/ 清除信号, 不操作。

      触发序列速率 – DC - 500 MHz (2 ns) 。

      计数器/ 定时器范围 – 每个51 位 ( 在2 ns 时>50 天) 。

      计数器速率 – DC - 500 MHz (2 ns) 。

      计数器时钟速率 – 500 MHz (2 ns) 。

      计数器/ 定时器时延-2 ns 。

      范围识别器– 具有上下限 ( 可以象任何组一样宽,必须根据规定的重要顺序分组) 。

      建立时间和保持时间违规识别器建立时间范围– 从时钟边沿前8 ns 到时钟边沿后7.5 ns ,以125 ps 递增。

      建立时间和保持时间违规识别器保持时间范围– 从时钟边沿前7.5 ns 到时钟边沿后8 ns ,以125 ps 递增。

      触发位置– 任何数据样点。

      MagniVu 触发位置–MagniVu 位置可以设成以MagniVu 触发器为中心的0% - 60% 。

      存储控制( 数据质检) – 全局 ( 条件), 按状态 ( 启动/ 停止), 模块, 按触发操作, 或转换。另外还提供了强制主存储预先填充选择。

      iView™( 联合观测) 功能

      可以连接到TLA 系统上的示波器数量 – 1 。

      支持的外部示波器 –

      如需当前支持的完整的示波器清单,请访问我们的网站:http://www.tektronix.com/iview 。

      TLA 连接 – USB, 触发输入, 触发输出, 时钟输出。

      示波器连接 – GPIB, 触发输入, 触发输出, 时钟输入( 在提供时) 。GPIB iView 线缆(选项1C )

      设置 – iView™ 外部示波器向导,自动进行设置。

      数据关联 – 在完成示波器采集后,数据将自动传送到TLA 上,并与TLA 采集数据建立时间关联。

      偏移校正 – 在使用iView™ 外部示波器电缆时,将自动校正示波器和TLA 数据偏移,并建立时间关联。

      iView™ 外部示波器电缆长度 – 2 m 。

      PC 特点

      操作系统-Microsoft Windows XP Professional ,带多语言用户界面包。

      处理器–Intel Celeron 2.0 GHz 。

      芯片组-Intel 865GV

      DRAM- 512 MB SDRAM

      声卡– 16 位I/O 和麦克风输入端口。

      硬盘驱动器– ³80 GB

      光驱– 内置24/10/24 速光盘刻录机。

      内置控制功能

      前面板显示–

      规格: 10.4 英寸(26.4 厘米) 对角线显示器。

      类型: 活动矩阵彩色TFT LCD ,带有背光。

      分辨率: 1024x768 。

      颜色: 256K 。

      同时显示功能–

      可以以相同的分辨率,同时使用前面板和一台外置显示器。可以以独立分辨率使用第二台外置显示器。

      前面板控制功能– 仪器控制使用的功能旋钮和迷你型QWERTY 附加键盘。

      外置外设接口

      外置显示器端口类型– 两个母头DB15 SVGA 连接器。

      外置显示器分辨率– 主显示器和从显示器的分辨率高达1600x1200 ,非逐行扫描,16.8M 色。

      LAN 端口类型-10/100Base-T, RJ-45 。

      外置键盘端口类型- PS2 迷你型DIN 。

      外置鼠标端口类型- PS2 迷你型DIN 。

      并口端口类型– 母头DB25 连接器。

      并口模式–Centronics 模式, EPP ( 扩展并口), ECP ( 微软高速模式) 。

      串口端口类型– 公头DB9 连接器。

      音频输出端口类型- 立体声迷你插孔。

      麦克风输入端口类型- 迷你插孔。

      USB 端口–4 个USB 2.0 端口。

      符号支持

      符号/ 量程数量–

      无上限 ( 仅受到TLA 上提供的虚拟内存的限制) 。

      支持的目标文件格式-

      IEEE695, OMF 51, OMF 86, OMF 166, OMF 286, OMF 386, COFF, Elf/Dwarf 1 和2, Elf/Stabs, TSF (TSF 是一种通用的ASCII 文件格式,TLA 用户手册中介绍了这种格式) 。如果没有列明您需要的格式,请与当地泰克办事处联系。

      外部仪器接口

      系统触发输出– 在发生系统触发时输出( 兼容TTL 的输出,背面端接到50 Ω) 。BNC 型连接器。

      系统触发输入– 在输出时强制系统触发( 触发所有模块) ( 兼容TTL, 对边沿敏感, 下降沿闭锁) 。BNC 型连接器。

      外部信号输出– 可以用来从模块触发机制上驱动外部电路( 兼容TTL 的输出,背面端接到50 Ω) 。BNC 型连接器。

      外部信号输入– 可以用来提供外部信号,准备或触发任何模块或所有模块( 兼容TTL, 对电平敏感) 。BNC 型连接器。

      功率

      电压范围/ 频率 - 在47-63Hz 时90-240VAC 。

      输入电流 - 在90VAC 时大5A (70A 浪涌) 。

      功耗 - 大300W 。

      物理特点TLA5000B

      外观尺寸毫米英寸
      28511.2
      43817.5
      28811.35
      公斤
      净重1226
      毛重18.541
      环境

      温度–

      工作温度: +5°C 到 +50°C 。

      非工作温度: -20°C 到 +60°C 。

      湿度–

      20% - 80% 。

      工作湿度: 20% - 80% 相对湿度 (29 °C 大湿球温度) 。

      非工作湿度: 8% - 80% (29°C 大湿球温度) 。

      高度–

      工作高度: -1,000 英尺到10,000 英尺 (-305 米到3,050 米) 。

      安全 – UL3111-1, CSA1010.1, EN61010-1, IEC61010-1 。
