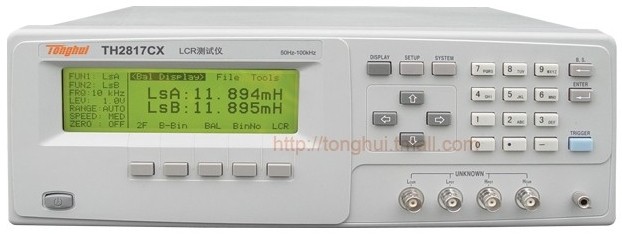

TH2817CX滤波器平衡LCR测试仪

价格
电议

型号
TH2817CX

品牌
同惠

所在地
广东省 深圳市

更新时间
2021-02-27 09:30:30

浏览次数

    TH2817CX滤波器平衡LCR测试仪性能特点
    高效的平衡测试功能
    240×64点阵图形LCD显示
    人性化操作界面,操作简单
    50Hz—100kHz,10个典型测试频率
    内置±2VDC偏压源,可扩展-5VDC—+5VDC偏压或大50mA 偏流
    30Ω、100Ω两种可选源阻抗,便于兼容不同LCR表的测试一致性
    高测试速度可达20次/秒
    变压器参数测试能力
    内建5档比较器
    键盘锁功能
    自动LCR功能
    可存储12组仪器测试参数
    开机自动调用所保存的测试参数
    标准配置的增强型HANDLER、RS232C接口
    可选配GPIB(IEEE—488)接口
    简要介绍
    TH2817CX是专门针对平衡类器件进行高效对比测试而开发的一种扩展性LCR测试仪,通过一次对两个器件的同时测量,可以方便地对平衡器件对比测试,如集成分压电阻、平衡电容及共模滤波器等进行测试,特别是针对共模滤波器,还具备DCR平衡测试功能。本仪器可提供快20次/秒的测量速度,50Hz—100kHz十点测试频率,三种常用典型测试电平,5位读数分辨率,两种源内阻选择。配有比较全面的通讯和控制接口,可满足生产线质量保证、进货检验及元件设计和评估的测量要求。
    多种通讯接口
    本仪器提供了HANDLER、RS232C、GPIB接口功能,可方便地与电脑通讯,灵活地组成自动测试系统和自动测试线。
    方便的参数存储和调用
    本仪器可保存12组测试参数,并且开机可自动调用当前正在使用的已保存参数,免去了重复设定的麻烦。
    实用的变压器测试能力
    本仪器具备变压器测试能力,使用专门的变压器测试夹具,无须改变测试线方式便可方便地测量匝数比(N,1/N),互感(M),初次级电感(L2A,L2B),初次级直流电阻(DCR,R2),仪器同时可提供-5V—+5V可调节的偏压或大50mA的直流偏置电流,可方便地用于通讯变压器和小功率扼流圈的测试。
    平衡测试功能
    本仪器可方便地对平衡器件(如集成电阻分压器,平衡电容,共模滤波器等)进行对比测试。

    技术参数

    测量功能



    测试参数

    LCR

    |Z|、R、X、C、D、L、Q、θ(deg)、θ(rad)

    变压器

    M,N,1/N,L2,DCR2,DCR

    平衡测试

    L、C、R、Z、DCR2

    基本准确度

    0.1%

    等效电路

    串联,并联

    数学功能

    值偏差,百分比偏差

    量程方式

    自动,保持,手动切换

    触发方式

    内部,手动,外部,总线

    测量时间

    快速:20次/秒,中速:8次/秒,慢速:2次/秒

    平均次数

    1—99

    校准功能

    开路/短路点频、全频清零

    测试端配置

    五端

    显示方式

    直读,Δ,Δ%

    显示器

    240×64点阵LCD显示器,5位分辨率

    测试信号



    测试信号频率

    十点:50Hz60Hz100Hz120Hz1kHz 10kHz20kHz40kHz50kHz100kHz

    输出阻抗

    30Ω,100Ω

    测试信号电平

    0.1Vrms,0.3Vrms,1Vrms

    直流偏置源

    固定:±2V,0 — ±5V可调,0 — ±50mA可调

    测量显示范围



    |Z|、R、X

    0.0001Ω — 99.999MΩ

    C

    0.001pF — 99999μF

    L

    0.001μH — 99.999kH

    D

    0.0001 — 9.9999

    Q

    0.0001 — 99999

    θ(deg)

    -179.99° — 179.99°

    θ(rad)

    -3.1416 — 3.1416

    Δ%

    -99.999% — 99.999%

    N,1/N

    0.001 — 999.99

    DCR

    0.01mΩ — 1.9999MΩ

    M,L2

    0.001μH — 99.99kH

    比较器及接口



    比较器

    五档(三档合格一档不合格),另有一个附属(AUX)档

    存储器

    12组内部仪器设定供存储/调用

    接口

    RS—232C,HANDLER,GPIB(选件)

    一般技术指标



    工作温度、湿度

    0 — 40℃,≤90%RH

    电源要求

    198 — 242V AC,47.5 — 52.5Hz

    功耗

    ≤30VA

    体积(W×H×D)

    350mm×120mm×435mm

    重量

    约4kg

    #<-->
