触发器/触发板

价格
电议

型号
SG-TCW-32三相调压

品牌
北京恒奥德仪器仪表有限公司

所在地
暂无

更新时间
2019-08-23 08:32:41

浏览次数

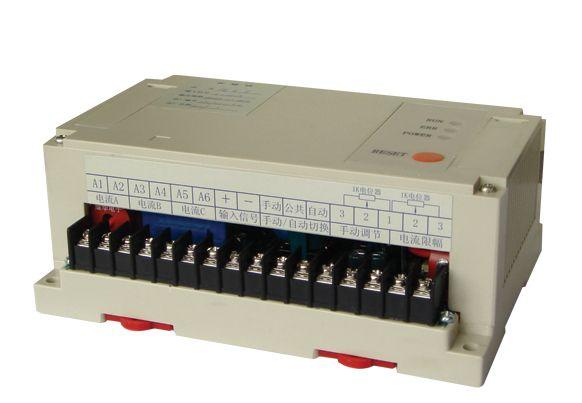

    触发器/触发板      型号:SG-TCW-32 (三相调压)

    一、型号命名
    SG-TCW-32   ZK
                                 Y1 :单相调压输出
    L3 :三相调功输出
    Y3 :三相调压输出(分KP3、KP4、KS3、KS4、半控等,订货时说明)
                                 触发器
                          设计系列号
    二、技术参数
    1、  工作电源:AC85V~260V  50HZ±5% ,为了保证触发器可靠地工作,建议用户使用隔离电源,使触发器的工作电源电压在AC180V左右;
    2、  工作环境:环境温度≤40℃ ;湿度≤85%(无露珠);无强磁场;无强烈振动 ;
    3、  输入信号:4~20mA线性电流(0~10mA、0~10V、1~5V订货时需说明) ;
    4、  输出能力:驱动可控硅(触发脉冲3V/200mA ,50uS )。
    三、功能简介
    1、上电指示:触发器通电 ,电源正常时,POWER指示灯亮 ;
    2、输出指示:触发器有输出时,RUN指示灯亮 ;
    3、报警指示:主回路出现过流或缺相时,ERR指示灯亮 ;
    4、SG-TCW-32 ZK Y1和SG-TCW-32 ZK Y3触发器可选择以下三种功能,需在订货时注明。





    功能
    常规功能
    电流限幅功能
    过流保护功能
    开路保护功能
    0
    1
    2




    功能0:即常规功能,触发器根据自动输入或手动输入信号的大小控制输出 ;
    功能1:除了包含“功能0”之外,具有电流限幅及过流保护功能。电流限幅值由“电流限幅”电位器在现场设定;触发器在使用电流限幅功能的同时,具有过流保护功能,当主回路电流过150%设定电流时,关闭触发脉冲,报警指示灯“ERR”亮,并保持到关机。
    功能2:除了包含“功能0”、“功能1”之外,还增加了缺相保护功能。触发器在输出状态下,当主回路某相电流为0或负载开路时,关闭触发脉冲,报警指示灯“ERR”亮 ,并保持到关机。
    5、报警消除:出现报警时,指示灯“ERR”亮,需关机后重新开启电源,才能进入工作状态;如果触发器具备“RESET” 键时,按一下“RESET”键可进入工作状态。另外,如果触发器带报警继电器输出时,出现报警时,报警继电器动作,关机后重新开启电源,或按一下“RESET”键,报警继电器复位。
