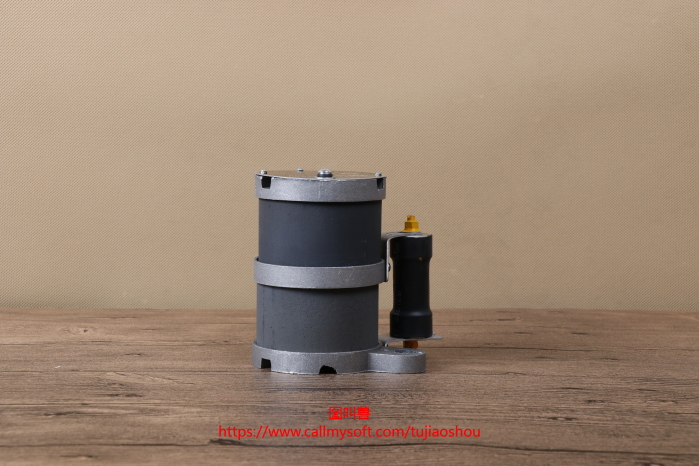

长沙SXQ-35一次消谐器

6～35KV一次消谐器使用环境
1.在户外，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋；
2.环境温度-40℃～+60℃；
3.交流电力系统频率为50HZ或60HZ；
4.地震烈度8度以下地区。

试验测得此时常常有*幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。

可以起到良好的限制电压互感器铁磁谐振的效果。 如果6~35kV电网中性点不接地，母线上Y0接线的PT一次绕组，成为该电网对地*金属性通道。电网对地电容通过PT一次绕组有一个充放电的过渡过程。

6～35KV一次消谐器安装
1.安装方式：一次消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；可以直接固定在压变本体的螺杆上（注意 JDZJ-6～10型压变的固定螺栓是不接地的。需将消谐器接地端与接地螺栓相连接）。也在以固定在压变附近支架上。

试验测得此时常常有*幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。
出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。这种情况就需要安装消谐器。 一次消谐器原理 其本质是一种高容量非线性电阻器，起阻尼与限流的作用。试验测得此时常常有*幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。这种情况就需要安装消谐器。 一次消谐器原理 其本质是一种高容量非线性电阻器，起阻尼与限流的作用。第二代和第三代是中空圆柱形结构。除电气参数不同外。还有就是Ⅱ代6、10kv是通用的。

2.接线示意图
（1）三个单相压变（PT）时：
    未接消谐器前，三个单相压变高压绕组尾（X•Y•Z）直接接地或是并联成中性点（0）接地。
    接消谐器时，必须将直接接地的高压绕组尾或（0）与地断开。消谐器接在中性点（0与地之间，（中性点不再直接接地）。
（2）三相五柱压变（PT）时：
未接消谐器前，三相五柱压变中性点“0”直接接地，接消谐器时，必须将中性点（0）与地断开，消谐器接在中性点（0）与地之间，（中性点不再直接接地）。

试验测得此时常常有*幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。而安装了消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。

一次消谐器(简称:消谐器):与微机消谐装置不同，是保护PT一次侧的阻尼器件，用来消除电网中的谐振。标准的是LXQ系列。 一次消谐器用途 6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。

一次消谐器参数测试
  现场测量可用1000V摇表测消谐器的绝缘电阻电阻，一般约为0.5MΩ,即可安装.若需测量消
 谐器伏安特性及非线性系数α则可按下面方法测量。
测试非线性系数α方法:
   当消谐器的直流特性采用15mA时,分别测量出消谐器直流50mA及50mA时两端电压U1、U2；
    当消谐器的直流特性采用42mA或50mA时，分别测量出直流100mA及10mA时两端电压U1、U2
    刚非线性系数α为：
    U1=I1为50（100）mA时电压；U2=I2为5（10）mA时电压；
削谐器的口系数应符合表1中规定值。

一次消谐器(简称:消谐器):与微机消谐装置不同，是保护PT一次侧的阻尼器件，用来消除电网中的谐振。标准的是LXQ系列。 一次消谐器用途 6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。
