一 概述

PH9108B型工业pH/ORP 计（以下简称仪表）是带微处理器的水质在线监测仪。该仪表配置不同类型的pH（或ORP）电极，广泛用于电厂、石油化工、冶金电子、采矿业、造纸业、生物发酵过程、医药、食品饮料、环保水处理等各个行业，对水溶液的pH（酸碱度）值或ORP（氧化还原电位）值和温度值进行连续监测和控制。如电厂补给水、饱和水、凝结水、一般工业水、生活用水和废水。

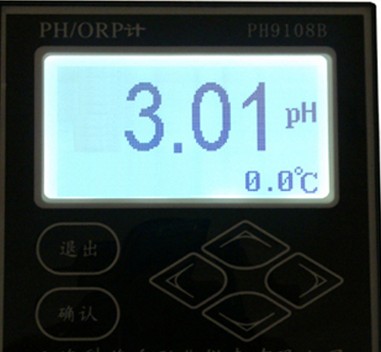

仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；电极多种自动方式。

根据用户需要可提供【流通式】【沉入式】【管道式】【法兰式】等多种形式安装流程的pH（或ORP）电极。

工业PH计＿PH酸度计＿酸度计

二 结构特征和工作原理

1.结构特征：

整套测量系统主要由PH9108B型仪表（二次仪表）和pH（或ORP）电极（一次表）两部分组成，pH（或ORP）电极接触被测水溶液，仪表显示水溶液的pH（或ORP）值和温度值及工作状态。

2.工作原理：

仪表由信号测量、运算、显示、网络通讯及面板指令等组成。pH和温度的变送阻抗变换，将pH变为459.16mV/pH（25℃）低阻信号；将NTC变换为电压信号。

仪表与pH（或ORP）电极配套，实现对溶液酸碱度的pH（或ORP）值监测，传感器是由pH（或ORP）玻璃电极和甘汞（或Ag/AgCl）参比电极组成的电池，依据能斯特方程产生与溶液pH值相关的电位差：Ex=Eo＋SpH。

工业PH计＿PH酸度计＿酸度计

该电位差经具有高输入阻抗的前置放大器放大，热敏元件送出对应温度值的信号，两组信号被放大后经A/D转换，通过I/O接口芯片，经单片微处理器运算后在显示屏上醒目显示。

三 技术参数

（1）测量范围：pH：0.01～14.00pH；   ORP：－1999～＋1999mV；

 温度：-5～110.0℃；

（2）分辨率：pH：0.01pH；ORP：1mV；

（3）基本误差：pH：±0.1pH；ORP：±3mV；温度：±0.5℃；

（4）自动或手动温度补偿范围：0～110℃；

（5）稳定性：pH:≤0.02pH/24h；ORP: ≤2mV/24h；

工业PH计＿PH酸度计＿酸度计

（6）信号输出：

0～10mA(负载电阻＜1.5KΩ)；4～20mA(负载电阻＜750Ω)；

可选：0～5V,0～10V（需预定）；

（7）两组继电器控制触点：3A 240VAC，6A 28VDC或120VAC；

（8）电源：220VAC±10%,50±1Hz，功率≤3W；

（9）外型尺寸：96×96×130mm；

（10）安装方式：面板安装；  开孔尺寸 ：91×91mm；

（11）重量：1.0kg；

（12）工作环境：

      环境温度：-10～45℃；

      相对湿度：不大于90%；

      除地球磁场外周围无强磁场干扰。

工业PH计＿PH酸度计＿酸度计

四 功能特性

⊙ 智能性：采用单片微处理机完成pH（或ORP）值测量、温度测量和补偿；

⊙双高阻前置放大器：输入阻抗高，防噪音，抗干扰能力强；

⊙一点和二点及已知浓度三种方式；

⊙人机对话：菜单操作结构，使用者按照屏幕上的提示就可操作；

⊙多参数同屏显示：同时显示pH（或ORP）值、温度值和工作状态；

⊙软件设定输出方式：软件选择0～10mA或4～20mA输出；

⊙测量范围和报警上、下限自由设定；上、下限限报警提示；

工业PH计＿PH酸度计＿酸度计

⊙两组继电器控制开关，迟滞量控制范围可调；

⊙自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；

⊙ 售后服务：为用户提供技术支持和售后服务联系方法；
