OMRON 欧姆龙源自日本，全球自动化元器件。E2EC 系列为放大器中继式小型接近传感器，检测探头体积小巧，放大器集成于线缆中段，解决狭小安装空间的检测难题，广泛应用于模具、工装治具、精密自动化设备，针对微小工位金属工件到位检测场景，抗振动、耐油污，在精密设备领域大量使用オムロン。

详细性能参数

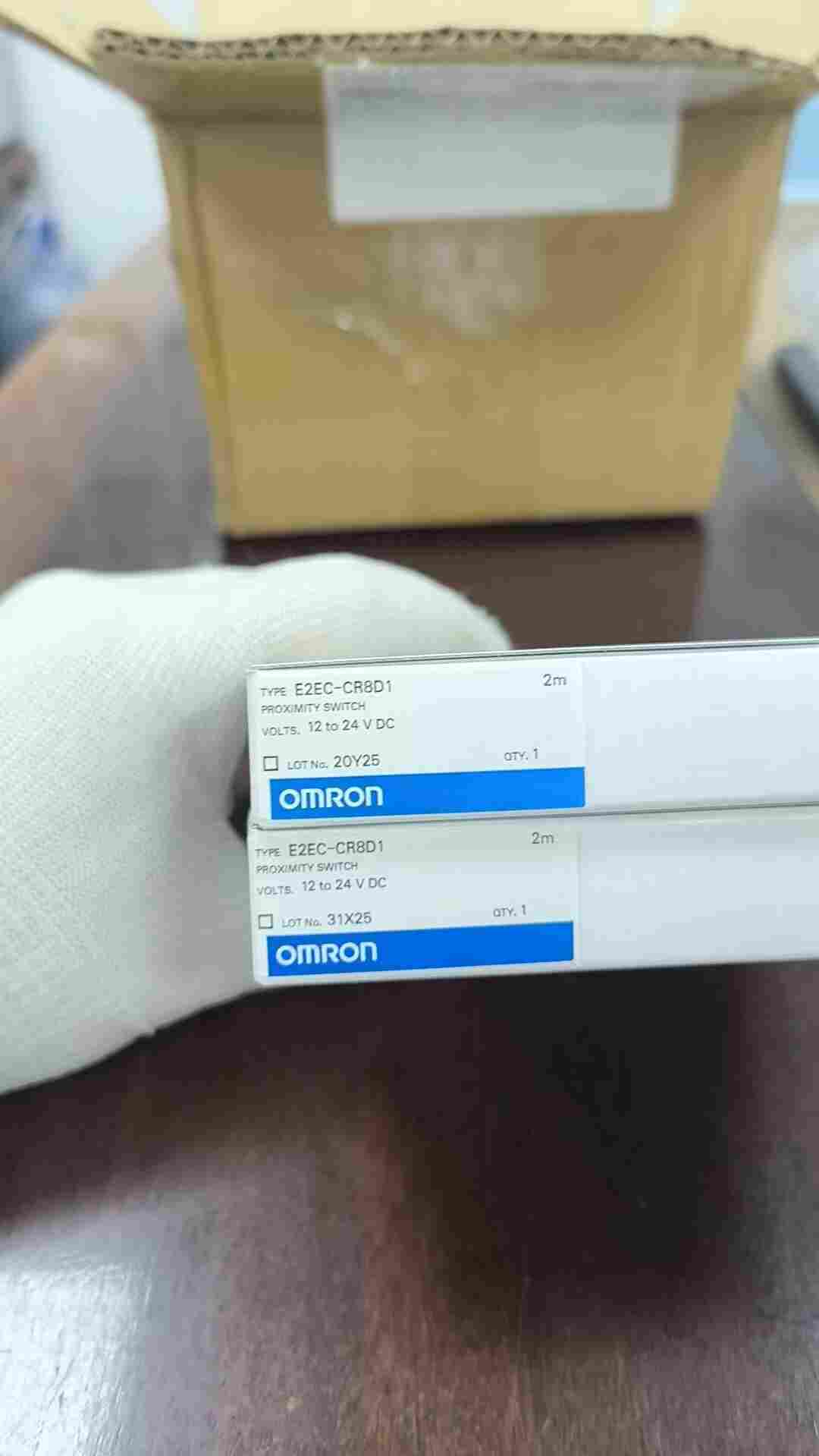

完整型号：E2EC‑CR8D1 2M

• 检测头直径：φ3mm，屏蔽型（可埋入金属安装）

• 检测距离：0.8mm±15%，设定距离 0‑0.56mmオムロン

• 输出方式：DC 两线制，NO 常开输出DigiKey

• 供电电压：DC10‑30V（额定 12‑24VDC），纹波≤10% p‑pOMRON

• 开关容量：5‑100mA，残留电压≤3V（100mA，2m 线缆）オムロン

• 漏电流：≤0.8mA

• 响应频率：1.5kHz

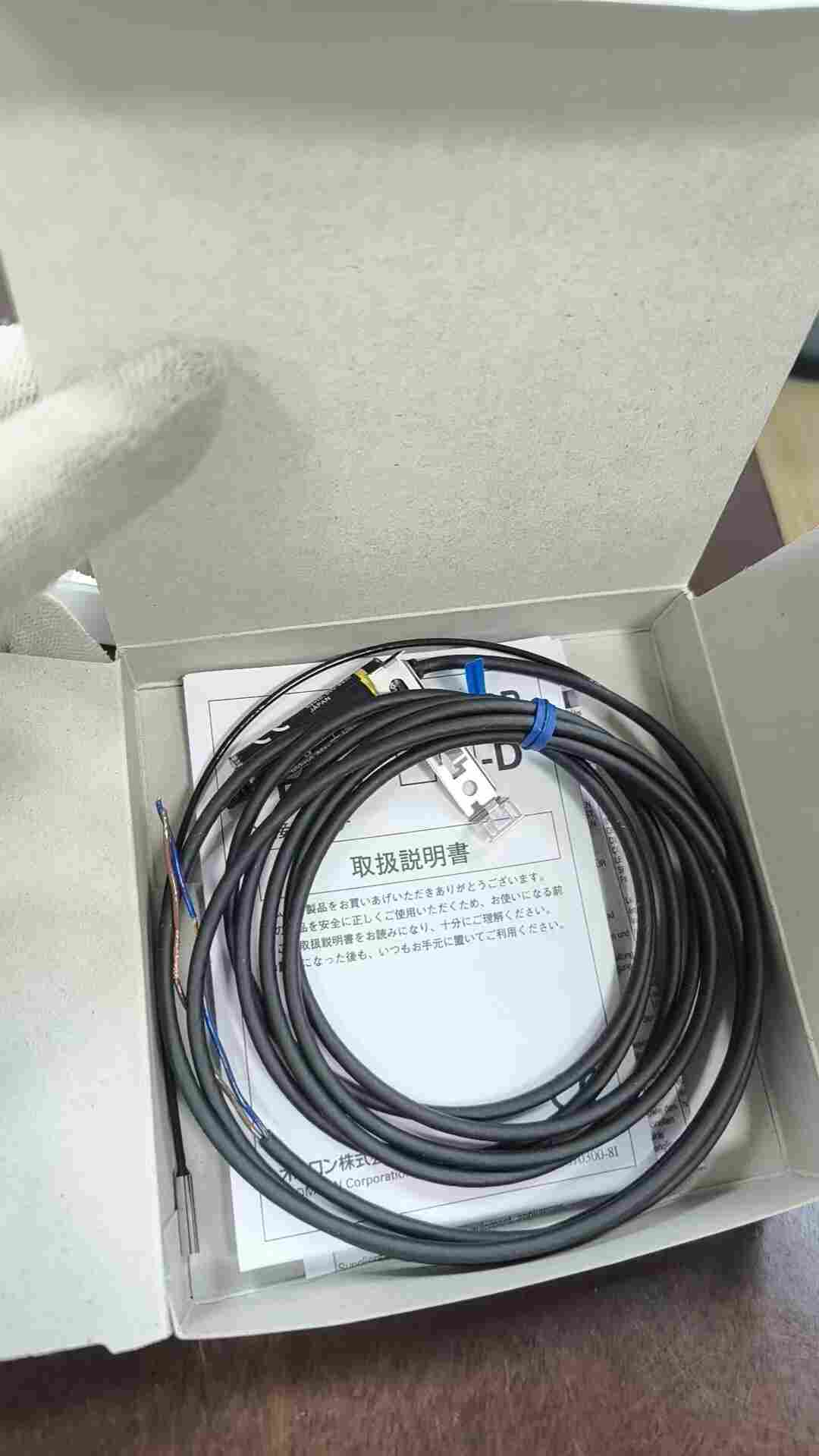

• 线缆长度：2 米 PVC 耐油线缆，放大器内置在线缆中部

• 指示灯：红色动作指示灯、绿色设定指示灯オムロン

• 防护等级：IP67，探头具备耐油性能オムロン

• 使用温度：‑25℃~+70℃，无结冰凝露DigiKey

• 外壳材质：探头黄铜镀镍，检测面 ABS 树脂オムロン

• 抗振动：10‑55Hz，抗冲击 1000m/s²オムロン

• 保护功能：短路保护、浪涌吸收保护OMRON

• 检测物体：磁性金属；非铁金属检测距离会衰减，标准检测物铁 5×5×1mmオムロン

型号解析：E2EC 代表放大器中继小型接近传感器；CR8 代表规格；D1 代表两线常开 NO；2M 代表线缆长度 2 米。探头与放大器分体，放大器集成在线缆中间，缩小探头体积适配极小安装孔位オムロン。

工作原理

电感式检测探头产生交变磁场，金属工件靠近探头时磁场发生变化，信号通过线缆传输至线缆中段内置放大器；放大器完成信号放大处理，驱动两线开关输出；探头可以埋入金属本体内部安装，屏蔽结构降低周边金属干扰；红绿 LED 指示灯方便现场调试确认检测状态，直接串联接入 PLC 或继电器回路实现金属有无到位检测。

行业优势

1、φ3 小型屏蔽探头，可埋入金属安装，适配模具、治具狭小孔位，解决普通传感器无法安装的空间受限工况。 2、放大器集成于线缆中段，探头体积做到极小，同时保留完整驱动能力，避免微型探头输出能力不足问题。 3、IP67 防护，探头耐油污，可用于机床切削油、粉尘的恶劣现场，‑25~+70℃宽温，适应冷热工况。 4、两线制接线，接线简单，减少布线数量，兼容绝大多数 PLC 输入模块。 5、自带短路、浪涌吸收保护，降低现场故障损坏概率；红绿双指示灯，调试、维护直观便捷。 6、1.5kHz 高响应频率，满足高速流水线、高速往复工装的快速检测需求。

同系列选型对比

‑ E2EC‑CR8D1 2M：本款，φ3 屏蔽，两线常开 NO，0.8mm 检测距离，线缆 2 米，通用主流型号； ‑ E2EC‑CR8D2 2M：两线常闭 NC 版本； ‑ E2EC‑C1R5D1：φ5.4 探头，检测距离 1.5mm，检测距离更大；

选型提示：两线制存在漏电流，选型 PLC 输入模块时要确认漏电流不会造成模块误触发；非磁性金属检测距离会下降，不适合铝铜等非铁金属远距离检测。

安装维护要点

1、屏蔽探头允许埋入金属安装，探头周边金属按照手册预留间隙，避免相互干扰；多只传感器相邻安装保持足够间距，防止相互干涉误动作。 2、放大器部分不可浸入液体，只有探头具备 IP67 耐油防护；放大器避免挤压弯折。 3、线缆避免反复弯折拉扯，远离动力线缆，减少电磁干扰。 4、两线传感器注意极性，不可接反；负载电流控制在 5‑100mA 之间，禁止直接接大功率接触器。 5、调试时参考绿色设定指示灯，保证工件触发时绿灯点亮，预留合理检测余量，不要处于临界触发点。 6、定期检查探头表面，铁屑、金属粉末附着会造成误检测，及时清理；探头严禁磕碰撞击。
