法登阀门电动流量调节阀

发布时间：2020/06/27 20:06:01 发布厂商：上海法登阀门有限公司 >> 进入该公司展台

详细介绍

产品型号

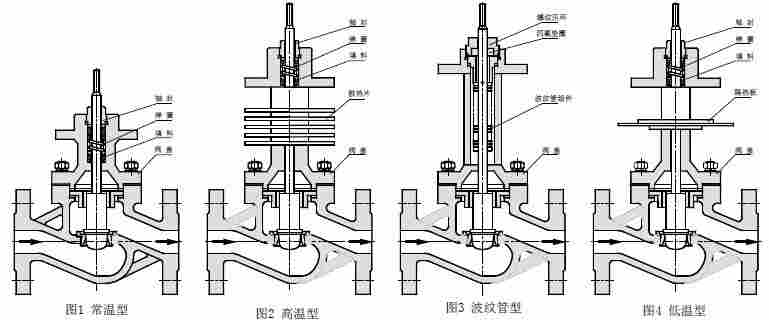

类别	常温型单座式	高温型单座式	低温型单座式
型号	ZDLP- 40（16B）（64K）	ZDLP- 40（16B）（64K）	ZDLP-40K（16B）（64K）

主要性能指标

项目	基本误差%	回差%	死区%	允许泄漏量%
性能指标	≤±2.5	≤2.5	≤1.0	10^-4x阀的额定容量（单座） 10^-3x阀的额定容量（套筒）

主要技术参数

公称通径DN(mm)	20				25	40		50	65	80	100	150		200
阀座直径	10	12	1.5	20	25	32	40	50	65	80	100	125	150	200
额定流量系数(Kv)						7.6	27.5	44	69	110	176	275	440	690
额定流量系数(Kv)	1.6	2.5	4	6.3	10									0
流量特征	直线；等百分比
公称压力(MPa)	1.6, 4.0,6.4
配用执行机构型号	361LSA-08				361LSA-20		361LSB 30		361LSB-50			361LSB-65
行程L(mm)	10				16		25		40			60
作用方式	电开式(K常用) 电闭式(B)
输出信号	0-10mA, 4-20mA, 1-5V DC
供电电源	220V, 50-60Hz
适用温度(℃)	常温型: -20-200℃ 中温型: -40~450℃
固有可调比(R)	50:1

允许压差

公称通径DN(mm)	20				25	40		50	65	80	100	125	150	200
阀座直径DN(mm)	10	12	15	20	26	32	40	50	65	80	100	125	150	200
允许压差(MPa)	PN值	5,5	3.5	2.0	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

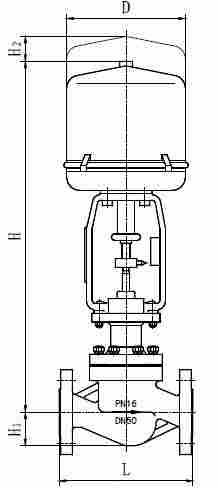

外形尺寸(单位:mm)

公称通径DN	L				H1			H					H2	D
	L				H1			常温型			中温型
	PN6	PN16	PN40	PN64	PN16	PN40	PN64	PN16	PN40	PN64	PN40	PN64
20	180	194	194	206	52.5	52.5	62.5	546.5	546,5	556.5	696.5	706.5	205	225
25	184	197	197	210	57.5	57.5	67.5	563.5	573.5	573.5	713.5	723.5	260	225
40	222	235	235	251	72.5	72.5	82.8	720.5	730.5	730.5	890.5	900.5	260	225
50	254	267	267	286	80	80	87.5	731	738.5	738.5	901	908.5	260	225
65	276	292	292	311	90	90	100	845	855	855	1025	1035	370	310
80	298	317	337	337	97,5	97.5	105	664.5	872	872	1204.5	1052	370	310
100	252	368	368	394	107.5	115	125	882.5	900	900	1070	1080	370	310
150	480	500	500	520	140	150	170	1189	1219	129	1427	1447	370	310
200	620	650	650	650	167.5	187.5	202.5	1240.5	1275.5	1275.5	1260.5	1260.5	370	310
