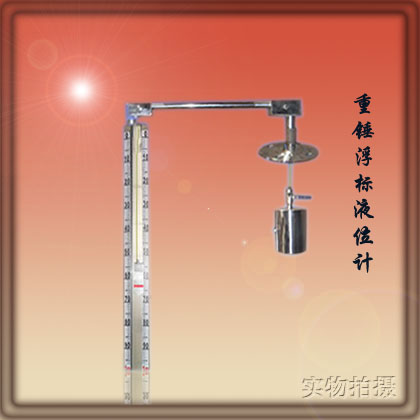

UHZ-E重锤式浮球液位计UHZ-E

价格
电议

型号
UHZ-E

品牌
上海自动化仪表五厂

所在地
暂无

更新时间
2023-03-07 17:40:06

浏览次数

    UHZ-E重锤式浮球液位计,UHZ型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便,安装方位,中心距可任意选择,观察方向可任意改动,并且现场指示的可视度大,并且有结构合理,便于安装调试,维护量小,价格低等优点.是当前石油、化工、冶金、电力、医药等行业中,对各种塔、罐、槽、箱、反应釜等容器中介质的液位进行检测和监控的理想的测量仪表。
     上海自动化仪表有限公司根据各行业的具体情况,研制出各种性能的UHC型系列磁性浮子式翻板(翻柱)液位计,按装方式有侧装型、内浮球侧装型、插入型等方式。其中有就地显示,就地显示兼电远传,上下限报警,夹套型、耐高温、耐高压、耐腐蚀等各种规格,以满足广大用户的需要。
    1.基本参数UHZ-E型内浮球侧装式液位计工作原理
     主要适用于各类型储罐内液体受外界温度影响(如用其它型号侧装型液位计需要保温的情况下)该型号液位计把接触液体的浮球安装在储罐内,连接侧装在储罐上的液位计主体管内的磁浮子,(储罐内的浮球用软连接与液位计主体管内的磁浮子连接在一起)随着被测介质液位的升降而上下浮动,利用磁浮子内的磁性组件吸引指示器内相应位置上的干簧管从而使传感器的电阻发生相应变化,然后通过变送器转换成4-20mA.DC的标准电流输出,也可配用发讯器,在设定的位置上发出开关量信号,供二次仪表或计算机使用,从而达到远程控监。同样可做成耐腐型。
    2.基本参数
      测量范围L:2000~20000mm
      测量精度:±10mm
      介质温度:0~480℃
      介质比重:≥0.4
      介质粘度:≤0.02Pa.S
      安装法兰:按订货标准
      技术参数按订货要求供货
    3.安装
      (1)在安装液位计储罐的侧面焊上几处守装支架点,上、下支架点离罐底、顶距离不要过300mm,材料可用法兰和角钢,距离可根据液位计高度来定(安装两支架点距离好不过3米,支架长度在100mm左右),储罐上支架点的距离一定要和液位计上的支架点距离相等,连接方法相同,因二支架之间需要固定连接。顶部安装法兰底座好距离储罐侧面液位计580mm左右。
      (2)在储罐顶部安装法兰底座,在法兰与弯头处安装滑轮组件,在液位计顶部弯头处同样安装滑轮组件。
      (3)两滑轮组件间用连线连接,在连线一头安装浮球,放入储罐内,同样,在连线一头安装磁球,放入液位计主体内。
      (4)其它安装方法与UHZ-1/3相同。

    上海自动化仪表有限公司
    电话:  31268044
