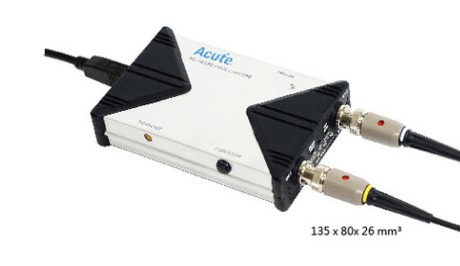

擷取

模式

取樣 平均 包封 峰值檢測 高解析度

即時取樣率

• TS2202F/TS2212F/TS2212B: 8 bits: 1 GS/s @ 1 Ch; 500 MS/s @ 2 Ch
• TS2212H :　
   8 bits: 1 GS/s @ 1 Ch; 500 MS/s @ 2 Ch
   12 bits: 500 MS/s @ 1 Ch; 250 MS/s @ 2 Ch
   14/15 bits: 100 MS/s @ 2 Ch
   16 bits: 100 MS/s @ 1 Ch

記錄長度

• TS2202F: 8 bits: 10KS/ch
• TS2212F/TS2212B: 8 bits: 128MS/ch @1 Ch; 64MS/ch @2 Ch
• TS2212H:
   8 bits: 128MS/ch @1 Ch; 64MS/ch @2 Ch
   12/14/15/16 bits: 32MS/ch

輸入



輸入耦合

2 (通道 1 通道 2)

輸入通道

交流/直流

輸入阻抗

1 MΩ ∥ 18 pF

過電壓保護

±100 V (直流+交流峰值)

通道間串音

≧ 100 : 1

通道間偏移

當兩通道間使用相同刻度與耦合設定時為 100 ps

垂直

頻寬

200 MHz @ 1-通道 ; 100 MHz @ 2-通道

上升時間

1.75 ns @ 200 MHz ; 3.5 ns @ 100 MHz

解析度

8 bits

輸入刻度

2 mV/div to 10 V/div (滿刻度: 顯示區域內 ±4 格 顯示區域外 ±1 格)

位置範圍

±4 格

偏移範圍

±150 V @ 2 5 10 V/div
±15 V @ 0.2 0.5 1 V/div
±1.5 V @ 2 5 10 20 50 100 mV/div

直流準確度

滿刻度 ±3%

頻寬限制

20 MHz 100 MHz 或不限制

水平

時間刻度

2 ns/div to 10 s/div(顯示區域 10 格)

時間解析度

40 ps

時間精確度

±10 ppm

延遲範圍

前置觸發: 顯示區域內的 0 to
後置觸發: 高到 50 秒

觸發

觸發模式

自動 一般 單擊 捲動 (高取樣率 25KS/s)

觸發源

通道 1 通道 2 外部觸發(TTL only)

耦合方式

直流 低頻拒絕 (50kHz) 高頻拒絕 (50kHz) 雜訊拒絕

觸發範圍

顯示區域中央算起 ±4 格

垂直靈敏度

1 div or 5 mV @ <10 mV/div
0.6 div @ ≧ 10 mV/div

延滯時間

~8 ns to 10 sec.

觸發形式

邊緣視訊 寬度

基本觸發

正緣 負緣 交替 變化緣

進階觸發 一

邊緣

A-觸發

視訊

NTSC PAL SECAM 圖場 掃描線

寬度

範圍從 1 ns to 50 秒 @ 1-通道
範圍從 2 ns to 50 秒 @ 2-通道

進階觸發 二 (TS2212A Only)

B觸發

事件 時序

邏輯

狀態 碼型 (AND OR NAND NOR)

矮波

正矮波/負矮波/矮波結合寬度
範圍從 1 ns to 50 秒 @ 1-通道
範圍從 2 ns to 50 秒 @ 2-通道

序列匯流排

I2C

逾時

正脈波/負脈波/任意
範圍從 1 ns to 50 秒 @ 1-通道
範圍從 2 ns to 50 秒 @ 2-通道

量測 / 波形處理

特殊功能

自動設定 長時間紀錄頻率

量測

頻率 週期 大 小 高值 低值 峰對峰 振幅 均方根 平均值 正工作週期 負工作週期 正脈波寬 負脈波寬 上升時間 下降時間
正過激 負過激 中間值 週期均方根 週期平均

游標

時間 電壓

數學運算

加 減 乘 除 XY lAl √A Log(A) Ln(A) ∫Adt eA

快速傅利葉轉換

Rectangular Blackman Hann Hamming Harris Triangular Cosine Lanczos Gaussian ( 垂直刻度：dBm RMS dbV RMS Linear RMS )

資料匯出

WORD EXCEL CSV TEXT HTML MATLAB 剪貼簿 Hardcopy 預覽 TSV

輸入/出埠

觸發輸入埠輸入準位

TTL 3.3 V 準位 (正緣 / 負緣)

觸發寬度認可

> 8 ns

觸發輸入埠輸出準位

TTL 3.3 V

環境

工作溫度

攝氏 0 度至 50 度

保存溫度

攝氏 -10 度至 60 度
