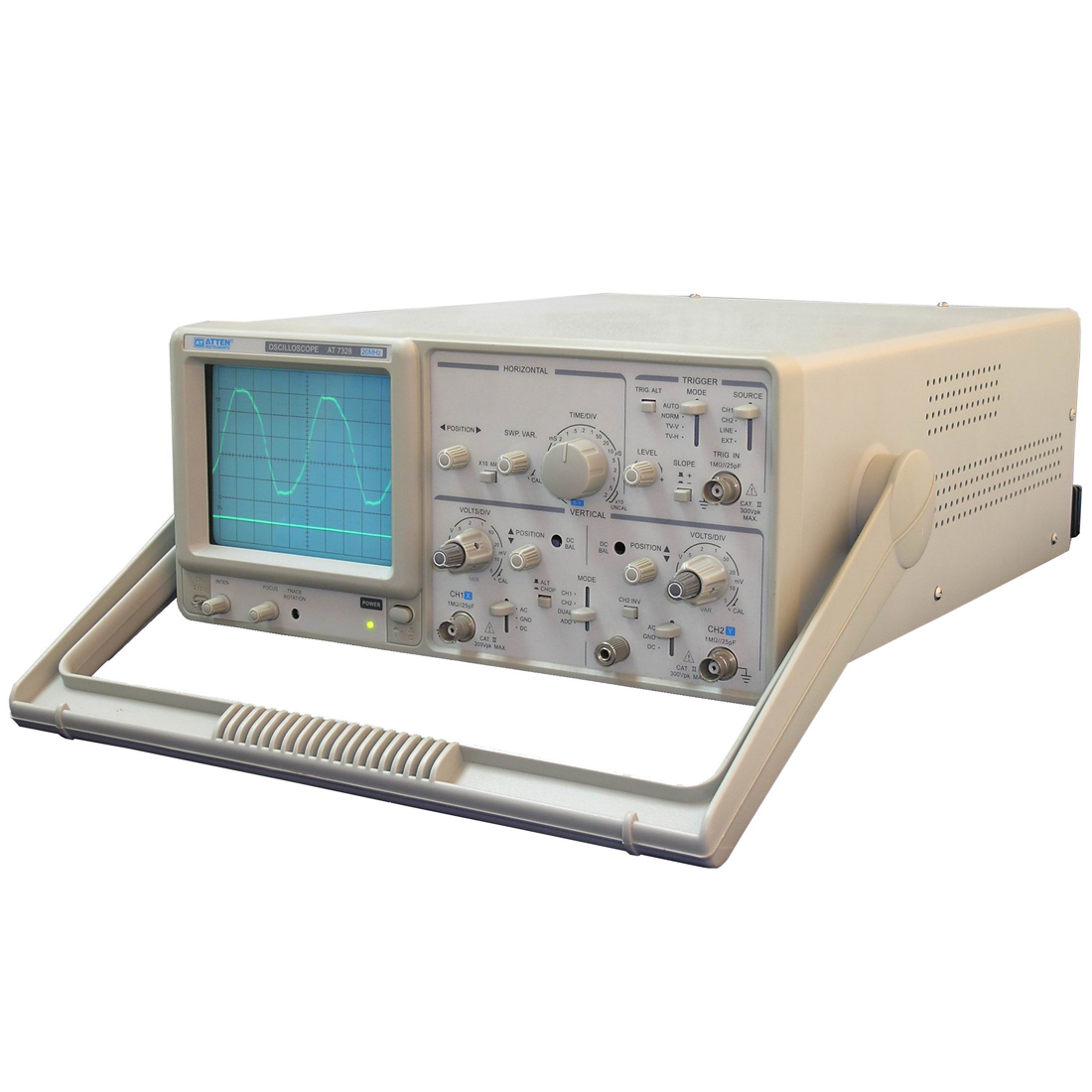

示波器AT7328|安泰信AT7328双通道模拟示波器|北京示波器代理
高亮度及高加速极电压的CRT，这种示波管速度快，亮度高。加速极电压为2千伏，即使在高速扫描的情况下也能显示清晰的轨迹。交替触发功能可以观察两个频率不同的信号波形。电视信号同步功能，该示波器具有同步信号分离电路可保持与电视场信号和行信号的同步。CH1输出，在后面板上的50Ω输出信号可以直接驱动频率计或其它仪器。X-Y操作，当设定在X-Y位置时，该仪器可作为X-Y示波器，CH...
垂直系统
灵敏度：5mV~5V/DIV，按1-2-5顺序分10档
精度：≤3%
微调灵敏度：1/2.5或小于面板指示刻度
频宽：DC～20MHz交流耦合：小于10Hz（对于100KHz8DIV频响-3dB）
上升时间：约17.5nS
输入阻抗：约1MΩ/25pF
方波特性：前冲：≤5%（在10mV/DIV范围内）；其它失真：在该值上加≤5%
DC平衡移动：5mV ~ 5V、DIV：±0.5DIV
线性：当波形在格子中心垂直移动（2DIV）幅度变化≤±0.1DIV
垂直模式：CH1通道1；CH2通道2；DUAL：通道1通道与2同时显示，任何扫描速度可选择交替或断续方式；ADD：通道1与通道2做代数相加
断续重复频率：约25KHz
输入耦合：AC、GND、DC
大输入电压：300V峰峰值（AC频率≤1KHz）
两通道之间的绝缘：＞1000:150KHz（在5mV/DIV范围）＞30:120MHz ＞30:140MHz
共模抑制比：在50KHz正弦波时＞50:1(设定CH1和CH2的灵敏度在相同的情况下)
CH1信号输出：小20mV/DIV（50Ω输出频宽50Hz~5MHz）
CH2 INV BAL：平衡点变化率≤1DIV（对应于刻度中心）
触发
触发信号源：CH1、CH2、LINE、EXT（在DUAL或ADD模式，CH1 CH2仅可选用一个，在ALT模式时，如果TRIG ALT的开关按下，可以用作两个不同信号的交替触发）
耦合：AC：20Hz到整个频段
极性：+/-
灵敏度：20Hz~2MHz:1.0DIV；TRIG-ALT:2DIV；EXT:200mV；2MHz~20MHz:1.5DIV；TRIG-ALT:3DIV；EXT800mV；TV同步脉冲＞1DIV(EXT:1V)
触发模式：AUTO自动当没有触发信号输入时，扫描工作在自由模式下（适用于频率大于25Hz的重复信号）；NORM，常态当没有触发信号时，踪迹处在待命状态并不显示；电视场，当想要观察一场的电视信号时；电视行，当想要观察一行的电视信号时（仅当同频信号为负脉冲时，方可与电视场和电视行同）
外触发模式信号：输入阻抗约1MΩ/25p
输入阻抗：大输入电压：300V（DC+AC峰值）
大输入电压：AC频率不大于1KHz
水平系统
扫描时间：0.2uSec~0.5Sec/DIV按1-2-5顺序分20档
精度：±3%
微调：≤1/2.5面板指示刻度
扫描扩展：10倍
×10MAG扫描时间精度：±5%(20nSec~50nSec未校正)
线性：±3%×10MAG：±5%(20nS~50nS未校正)
由×10MAG引起的位移：在CRT中心小于2DIV
X-Y模式
灵敏度：同垂直轴
频宽：DC-500KHz
X-Y相位差：小于或等于3度（DC-50KHz之间）
Z轴
灵敏度：5Vp-p
频宽：DC-2MHz
输入阻抗：约47KΩ
大输入电压：30V(DC+AC峰值，AC频率小于或等于1KHz)
校正信号
波形：方波
频率：约1KHz
占空比：小于48:52
输出电压：2Vp-p±2%
输出阻抗：约1KΩ
CRT示波管
型号：6英寸，矩形，内刻度
磷光粉规格：P31
加速极电压：约2KV 20MHz
约12KV 40MHz
有效屏幕面积：8×10DIV[1DIV=10mm]
刻度：内部
轨迹旋转：面板可调
电源要求
电压：固定AC220V ±10% 或 110/220可转换
频率：50Hz/60Hz
功耗：约40VA
工作环境
环境温度：10℃~35℃
大工作范围：0℃~40℃
湿度：85%RH，干燥
机械尺寸：310*150*455mm
重量：约8KG
存贮温度：-10℃~70℃
配件
电源线：1根
说明书：1份
探极：2根
