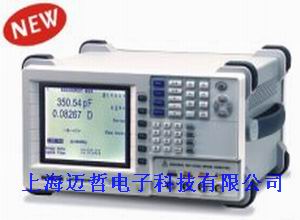

LCR-8105G高精度LCR测试仪LCR8105G台湾固纬
特点
※宽广的测试频率范围20Hz~5MHz
※0.1%基本度
※6位解析度
※DC电阻测量
※带有被测元件电压/电流监控的测量功能
※带有判断警报的PASS/FAIL测试功能
※大LCD显示屏和友好的用户界面
※多步骤模式
※图表模式
※标准RS-232C/GPIB接口
高精度LCR测试仪 20Hz ~ 5MHz
LCR-8105G高精度LCR测试仪，提供高达1MHz宽广的测量频率范围以及0.1%的基本度。另外，还包括DC电阻测量以及电压/电流监测功能，并搭配5.6”LCD可以同时显示所有测试参数及结果。多步骤测试功能可以针对同一待测体一次执行不同参数的测量，快速分析待测体的特性；并且每组编程包括30个测试步骤，每个步骤均可以设置测试参数和限制，执行Pass/Fail判定。图表模式功能，LCR-8105G将以图表的形式，显示元器件的阻抗特性随着扫描频率或电压的变化所呈现的规律，并以曲线图的形式显示结果。标准配备的GPIB和RS-232C接口，可以用于设备远端控制和读取测试结果。LCR-8105G系列丰富的特点让您的测试任务变得更加简单而实用。
测试频率
20Hz ~ 5MHz 5 位数 ±0.005%
输入阻抗
100Ω
基本准确度
±0.1% (R Z X G Y B L C)
测试速度
交流(＞2kHz)
直流
大(MAX): 75mS
大(MAX): 30mS
快速(FAST): 150mS
快速(FAST): 60mS
中速(MEDIUM): 450mS
中速(MEDIUM): 120mS
慢速(SLOW): 600mS
慢速(SLOW): 900mS
测试信号电平
≦3MHz：10mV~2Vrms 1mV/Step or 10mV/Step 2%±5mV
＞3MHz：10mV~1Vrms 1mV/Step or 10mV/Step 2%±5mV
短路电流
大20mA
测量范围
R Z X
0.1mΩ ~ 100MΩ
G Y B
10nS ~ 1000S
L
0.1nH ~ 100kH
C
0.01pF ~ 1F
D
0.00001 ~ 9.9999
Q
0.1 ~ 9999.9
θ
-180° ~ +180°
Rdc
0.1mΩ ~ 100MΩ
测量参数
阻抗(Z) 相位角(θ) 电感(L) 电容(C)
交流电阻(Rac) 品质因数(Q) 损耗因数(D)
导纳 (Y) 电导(G) 电抗(X) 电纳(B)
直流电阻(Rdc)
串联/ 并联等效电路
C + R C + D C + Q L + R L + Q L + D
串联等效电路
X + R X + D X + Q
并联等效电路
C + G B + G B + D B + Q B + R L + G
向量测量组合
Z + Phase Angle Y + Phase Angle
LCD显示屏
320 x 240 点阵显示
接口
RS-232 GPIB
电源
AC 115V ±10% / 230V ±10% (可选) 50/60Hz
尺寸&重量
330(宽) x 170(高) x 340(深)mm 约5公斤
