准确而功能丰富的单相功率和能源测量

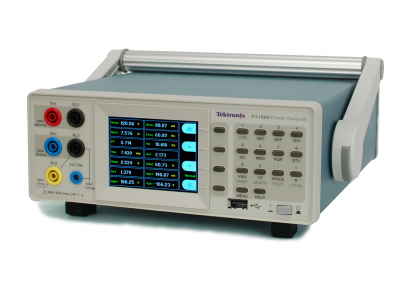

全新的泰克PA1000功率分析仪为研发工程师在单相电力产品上提供高度准确的功率测量。高分辨率、高速的采样系统连同两个精密的电流分流器，对于很低电平信号的待机功率等应用也能达到很高的测量精度。测试模式加上PWRVIEW软件简化主要法规标准的一致性。很多标准功能和五年保修带来同类佳的价值，还有对自己投资的信心。

型号属于PA1000功率分析仪系列：

 概述：

泰克PA1000是您测量单相电源及所有交流供电产品的佳选择。不管您是测试能源使用法规，如Energy Star™，还是产品的整体功率转换性能，PA1000都提供了现代、完整的测试解决方案，拥有其它单相分析仪无可比拟的强大功能。

主要性能指标

• 0.05%的高测量精度（基本电压/电流精度）
• 1 MHz带宽/1 MS/s采样率，满足苛刻的测试要求
• 高达600 V_RMS电压输入
• 高达20 A_RMS电流输入

主要特点

• 明亮的彩色图形显示器，轻松地设置仪器及读取数据
• 双内部电流分流器，实现大电流和小电流高精度测试
• 应用模式，简化仪器设置，减少用户出错的可能性
• 简便地把数据导出到U盘或实现PC软件远程控制，编制报告，进行分析
• PWRVIEW PC软件，的符合IEC 62301 要求，实现一键一致性测试
• 功能全标配，如GPIB、USB、以太网通讯接口和谐波分析功能，消除昂贵的升级选项

应用

• 待机功率和能源之星™一致性测试
• 照明镇流器
• 消费电子和家电
• 电源测试
• 任何单相产品的能效测试

明亮的图形显示器

PA1000拥有单相功率分析仪中好的彩色图形显示器。它不仅提供测量值的直观读数，还提供了谐波柱状图、波形显示、能量积分图等等。您可以使用菜单导向的界面和软键，方便地针对特定应用设置PA1000。

全彩显示

测试模式

某些应用要求特定的仪器设置，以保证正确的测量。您可以自由选择PA1000内置的多种应用测量模式，针对各种应用做了优化的设定，从而简化了这些应用的设置，提供更加可靠的测量结果，减少用户设置出错的可能性。

选择测试模式

镇流器模式-同步测量高度调制的电子镇流器波形。在现代电子照明镇流器中，通常很难进行准确的测量，因为输出信号是通过电源频率高度调制的高频波形。镇流器模式为您把测量周期锁定到电源频率提供了一种途径。

待机功率模式-在消费者需求和能效法规（如能源之星）的推动下，人们对测量产品在待机模式下能耗的需要日益提高。其中使用广泛的测量标准是IEC 62301。在这一标准中，部分标准要求在长时间周期内测量功率，不能漏掉任何短时间的功率事件。PA1000待机功率模式连续采样电压和电流信号，在用户的时间周期内测量功率值。

浪涌电流模式-用来测量任何事件期间的峰值电流，一般用于测量产品次通电时的峰值电流。

积分器模式-积分器模式用来提供测量功能，确定能耗（瓦时、安时、等等）。

标准谐波分析

PA1000标配了高达50^{次谐波分析功能。除测量各种功率参数外，还可以同时分析电压、电流、功率谐波、THD等参数。}

谐波柱状图显示模式

标准通信端口

PA1000标配USB、以太网和GPIB通信端口，另外前面板USB端口，用来把数据记录到U盘中。

PA1000后面板，带有多个通信端口

专为PA1000功率分析仪开发的PWRVIEW PC软件

PWRVIEW是为Windows PC开发的配套应用软件，它完善和扩展了PA1000的功能。PWRVIEW可以进行以下操作：

• 通过任何仪器通信端口与PA1000通信
• 远程改变仪器设置
• 从仪器实时传送、查看和保存测量数据，包括波形、谐波柱状图和曲线
• 记录一段时间的测量数据
• 与多台PA1000仪器通信，从多台PA1000仪器记录数据
• 创建公式，计算功率转换效率和其它值
• 把测量数据导出到.csv格式，以导入其它应用
• 对特定应用测试，使用设置向导界面，只需点击几下鼠标，即可自动完成仪器设置、数据采集和报告生成
• 根据IEC 62301 第二版低功率待机要求自动执行全面一致性测试
• 在未来版本中将增加其它自动测试功能

PWRVIEW全面一致性测试界面

完整的测试结果报告
