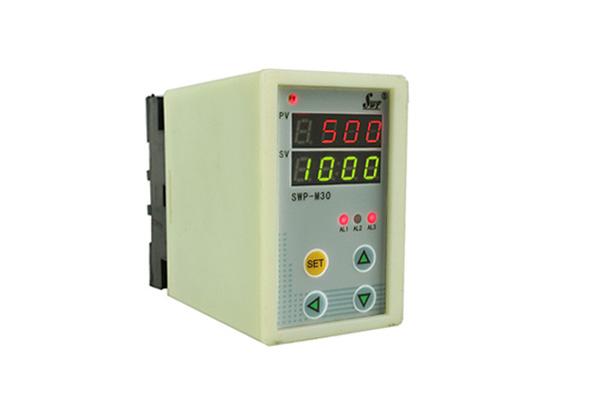

SWP-M301TR-23-21-B热电阻温度变送器

价格

电议

型号

SWP-M301TR-23-21-B

品牌

香港昌晖SWP

所在地

暂无

更新时间

2024-02-27 16:39:53

浏览次数

次

产品简介

SWP-M301TR-23-21-B热电阻温度变送器香港昌晖SWP

SWP-M30基本参数：

智能变送单元可带双通道，并且可组成不同系列模块的组合：热电阻/热电偶温度变送模块、电压/电流/频率转换模块、配电模块[它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4-20mA DC输出信号]、数学运算模块[它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1-5V或4-20mA 信号输出]。

技术指标： SWP-M301TR-23-21-B热电阻温度变送器

规格		说明
功能		·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S ·多种输出功能:RelaySSRSCR ·通讯功能:RS232RS485 ·变送(PV)输出:DCVDCI ·馈电输出:DC24V，DC12VDC5V
电源		90-260VAC 50/60Hz 24VDC
功率消耗		6VA
显示类型		7段LED显示 [PV显示红色] [SV显示绿色]
显示精度		±0.2%F.S
设定类型		面板按键设定
输入	热电偶	K(CA)J(IC)B(PP)E(CR)T(CC)S(PR)W(TT)
	RTD	Cu50Pt100Pt100.1
	模拟信号	0-5VDC1-5VDC0-10mADC4-20mADC
输出	继电器	250VAC 5A
	SSR	24VDC ±3V 30mA Max
	SCR	400V/0.5A
	电流	0-20mADC4-20mADC 负载≤500Ω (PV 传送值)
	电压	0-5VDC1-5VDC 负载≤250Ω (PV 传送值)
	馈电输出	DC24VDC12VDC5V 30mA Max.
通讯	功能	PV值EV状态MODBUS协议SWPBUS协议
	波特率	300-9600bps
	接口	RS232，RS485，TTL电平（面板）
报警输出		带回差报警输出 ON/OFF 全量程
采样时间		0.5秒
耐压		AC 2000V 50/60Hz 1分钟
抗振动		0.75mm的振幅频率为10-55Hz XYZ方向各2小时
绝缘强度		Min.100MΩ(at DC500V)
抗干扰		电快速瞬变脉冲群干扰±2kV
记忆保持		约:10年.(使用无电压半导体记忆型)
环境温度		-10~50℃(未结冰状态)
储存温度		-20~60℃(未结冰状态)
环境湿度		35-85%RH
外形尺寸		132×50×86mm
重量		240-400g

SWP-M301TR-23-21-B热电阻温度变送器 型谱表:

型号	代码								说明
SWP-M30	□	-□□	-□□	-□	-□	-□	-□	/□	SWP-M30系列热电阻温度变送模块
输入通道数	1 2								单路双路
模块功能	TR								热电阻
输入类型	□□								参见 “输入类型”
路输出方式	□								参见 “输出方式”
第二路输出方式	□								参见 “输出方式”
输出两路隔离	A B								输出两路隔离输出两路不隔离
供电方式	N W T								AC220V（可省略） DC24V供电 AC85-260V供电（开关电源）
显示	D								带显示模块

输入类型：

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400~1800℃	09	Pt100.1	-199.9~320.0℃	17	30~350Ω	-1999~9999 d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊规格	用户待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA开方	-1999~9999 d
04	E	0~1000℃	12	4~20mA	-1999~9999 d	20	0~10mA开方	-1999~9999 d
05	T	-199.9~400.0℃	13	0~10mA	-1999~9999 d	21	1~5V开方	-1999~9999 d
06	J	0~1200℃	14	1~5V	-1999~9999 d	22	0~5V开方	-1999~9999 d
07	WRe3~25	0~2300℃	15	0~5V	-1999~9999 d	23	可切换输入
08	Pt100	-200~650℃	16	0~20mA	-1999~9999 d	23	可切换输入
