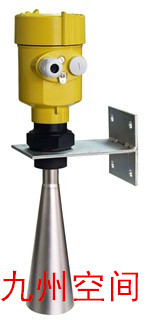

雷达水位计/雷达液位计产品概述

雷达水位计天线发射及窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认，90X系列26G雷达液位计采用一种特殊的解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。


 A   量程设定
 B   低位调整
 C   高位调整
 D   盲区范围

测量的基准面是：螺纹底面或法兰的密封面

注：使用雷达物位计时，务必保证高料位不能进入测量盲区（图中D所示区域）。


1、仪表介绍

信号输出：       RS485/Modbus 协议

2、安 装

图示说明及安装位置
图示说明及安装位置


           雷达及支架安装示意图（一）

注：雷达天线发射微波脉冲时，都有一定发射角。从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不得有障碍物。

                 雷达及支架安装示意图（二）


安全指导

本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如下图：




如何确保安装满足IP67的要求：

请将未使用的电气接口用盲堵堵紧，见③

4、仪表调试



三种调试方法：          显示/按键

上位机调试

HART手持编程器

显示/按键

通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以非常清楚地读出测量值。

②按键①液晶显示


雷达水位计结构尺寸：




雷达水位计JZ-908型号外观尺寸：





雷达水位计JZ-909型号外观尺寸：





雷达水位计法兰选型：

雷达水位计技术参数


雷达水位计仪表线性：

JZ-908-909
                                发射角                            取决于天线尺寸
-￠76mm                          12°
-￠96mm                           8°
-￠121mm                         6°
精度                              见下图



 仪表选型表

型号： JZ-908

许可证
P    标准型（非防爆）
I     本安型(Exia IIC T6 Ga)
D    本安型+隔爆型 (Exd  [ia] IIC T6 Ga)
过程连接／材料
            G   螺纹 G1½″ A /不锈钢 304
            N   螺纹 1½ ″NPT /不锈钢 304
            A    法兰 DN50/不锈钢 304
            B    法兰 DN80/不锈钢 304
            C    法兰 DN100/不锈钢 304
            D    法兰DN125/不锈钢  304
            E    法兰DN150/不锈钢  304
            Y    特殊定制
天线型式／材料
                        A   喇叭天线 Φ76mm/不锈钢 304
B   喇叭天线 Φ96mm/不锈钢 304
Y   特殊定制
密封/ 过程温度
V   普通密封/（-40~150） ℃
K   高温密封/（-40~250） ℃
电子单元
V    RS485/Modbus/ 四线制
外壳/防护等级
L   铝/IP67
G   塑料 /IP65
电缆进线
M      M20 x l. 5
N       ½″  NPT
现场显示/编程
A     带
X      不带



型号： JZ-909


许可证
P    标准型（非防爆）
I     本安型(Exia IIC T6 Ga)
D    本安型+隔爆型(Exd  [ia] IIC T6 Ga)
过程连接／材料
            G   螺纹 G1½″ A /不锈钢 304
            N   螺纹 1½ ″NPT /不锈钢 304
            A    法兰 DN50/不锈钢 304
            B    法兰 DN80/不锈钢 304
            C    法兰 DN100/不锈钢 304
            D    法兰DN125/不锈钢  304
            E    法兰DN150/不锈钢  304
                Y    特殊定制
天线型式／材料
                        A   喇叭天线 Φ76mm/不锈钢 304
B   喇叭天线 Φ96mm/不锈钢 304
Y   特殊定制
密封/ 过程温度
V   普通密封/（-40~150） ℃
K   高温密封/（-40~250） ℃
电子单元
V    RS485/Modbus/ 四线制
外壳/防护等级
L   铝/IP67
G   塑料 /IP65
电缆进线
                                                                                                        M      M20 x l. 5
N       ½″  NPT
现场显示/编程
A     带
X      不带
