手持矢量网络分析仪采用频域反射计(FDR)技术，突破了传统TDR技术对会引起RF通信设备及器材性能下降和故障的RF问题不敏感有足够的灵敏度，在您的传输系统重大故障发生前，就可以发现细小的、难于确认的问题，当馈线扭曲、连接器锈蚀、其他天线间干扰、雷电侵袭、馈线进雨水、馈线穿孔或者传输系统的器件发生故障，能够及时地发现问题，只需数秒钟就能定位传输系统故障。

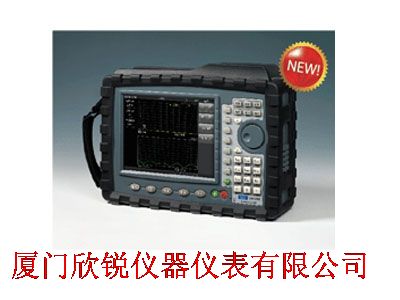

    NA7200手持矢量网络分析仪是德力在15年以上研究制造通用矢量网络分析仪的基础上经过创新低功耗、高集成度设计，并紧密结合国内广播电视行业施工、调试、维护的现场工作需要而量身定做的全新产品，更适合工程现场的实际应用。
    NA7200手持矢量网络分析仪频率覆盖范围为300 kHz ～ 1600 MHz，按系统阻抗分为50欧姆和75欧姆两种机型。

＊ NA7200A 50欧姆机型
适用于中波、调频广播、无线电视广播、GSM通信基站系统的安装、调试和维护场合。

＊  NA7200B 75欧姆机型
适用于有线电视网络工程器材的安装、调试和维护场合。

 ＊高可靠性
仪器采用全面高弹护套设计，使得机芯尽在防护之内，提高抗摔和抗震性能；液晶表面采用加厚、防划、高透光率的聚碳酸酯透镜保护液晶；仪器的各接口和按键区均采用密封设计，能防尘和轻度防雨。使得仪器在更恶劣、复杂的工程施工现场得心应手、应付自如。
＊重量轻便于携带
手持矢量网络分析仪重量约2kg，仪器左侧配有手带，便于手持；仪器配有软背包，可背在身上，掀开包盖，就能操作进行测试。
＊长工作时间
仪器标配5.2Ah智能锂电池，能连续工作过4.5小时，方便您在没有外部电源环境下测试。
适用多种光线环境
高亮度6.5英寸LED背光彩色液晶屏，可设置“高对比度”、“夜间”显示模式，能在强光或黑暗环境下看清画面，便于操作。
＊高效双通道测试
双通道测试功能在完成驻波比测试同时进行故障点诊断，并同屏显示测量结果，大大提高测试效率。还可以单独控制上下两个通道，设置不同的光标位置和合格限数据。
＊合格限自动判断
依据施工要求，设置相应的合格限，仪器能自动给出测试结果PASS和FAIL。
＊管理软件强大的分析功能
管理软件能通过网线从仪器中下载测试数据，可对比历史数据进行分析，得出系统性能变化的趋势，生成报告、存档和打印输出。

测量功能

手持矢量网络分析仪主要测量功能有：驻波比测试、回波损耗测试、电缆损耗测试、系统阻抗测试、故障定位测试，传输增益/插损测试、群时延测试、耦合度、隔离度测试等功能，使得我们能够的快速评估系统的状况，提高工程安装、调试和维护的效率。


 频率
频率范围 300kHz～1600MHz
频率稳定度 ± 2ppm （0～50°C）
频率准确度 ± 5ppm （25±5°C）
频率分辨率 1kHz
电平
输出电平范围 0dBm   (高)
-30dBm (低)
系统
扫描点数 101 20
测量速度 1.5mS/点 (回波损耗)
2.5mS/点 (故障定位)
干扰抑制 频率：0dBm    (偏±10kHz之内）
信道：17dBm (偏>1MHz）
端口特性 回波损耗 ≤ -10dB
方向性 ≤-42dB(标准校准后)
≤-38dB(全带校准后)
传输动态范围 80dB
损坏电平 +25dBm（射频信号）
±50V （直流电压）
回波损耗 测量范围：0dB～60dB
分辨率：0.01dB
驻波比 测量范围：1～65
分辨率：0.01
电缆损耗 测量范围：0dB～30dB
分辨率：0.01dB
故障定位 回波损耗测量范围：0dB～60dB
驻波比测量范围：1～65
测距范围：(点数- 1)/(span*2)*Vf (电缆的速度因数)*C(光速)
距离分辨率：测距范围/(点数-1)
相位 测量范围：-1800～+1800
分辨率：0.010
史密斯图 分辨率：0.01
输入/输出 端口
射频输入端口 50/75ΩN 阴型
射频输出端口 50/75ΩN 阴型
BiasTee接口 SMA3.5mm 阴型
Mini USB口 USB2.0 4pin
USB口 USB1.1 4pin
LAN口 10/100M RJ45
电源及显示
AC-DC 电源适配器 输入  100-240VAC 50-60Hz
输出  19VDC/3.42A
锂电池 11.1V/5.2Ah 连续供电约4.5小时
充电时间 ﹤5小时
连续工作时间  > 4.5小时
液晶 6.5” TFT LCD  640*480
支持语言 中文，英文
ESD
端口静电抗扰度 ≥6KV(接触放电)
8KV(空气放电)
其他
湿度 40℃时95%
工作温度 -10℃～55℃
存储温度 -40℃～80℃
重量 < 3kg
体积（长×宽×高） 258 × 173 ×74mm
